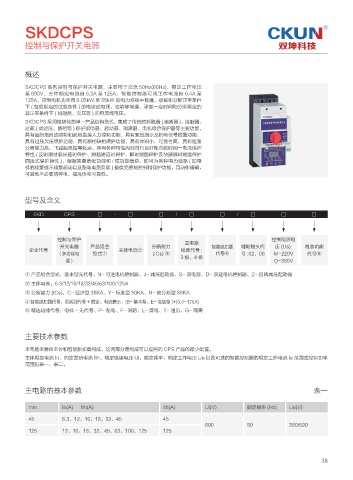

P. 45

SKDCPS


          控制与保护开关电器




          概述

          SKDCPS 系列控制与保护开关电器,主要用于交流 50Hz(60Hz)、额定工作电压
          至 690V、主体额定电流自 6.3A 至 125A、智能控制器可调工作电流自 0.4A 至
          125A、控制电机功率自 0.05kW 至 55kW 的电力系统中接通、承载和分断正常条件
          下 ( 包括规定的过载条件 ) 的电流或电压,也能够接通、承载一定时间和分断规定的
          非正常条件下 ( 如短路、欠压等 ) 的电流或电压。
          SKDCPS 采用模块化的单一产品结构型式,集成了传统的断路器 ( 熔断器 )、接触器、
          过载 ( 或过压、断相等 ) 保护断电器、起动器、隔离器、电机综合保护器等主要功能,
          具有远距离自动控制和就地直接人力控制功能,具有面扳指示及机电信号报警功能,
          具有过压欠压保护功能,具有断相缺相保护功能,具有体积小,可靠性高,具有短路
          分断能力高、飞弧距离短等优点、具有各种特性内部自行良好配合的时间一电流保护
          特性 ( 反时限过载长延时保护、短路短延时保护、瞬时短路保护及快速瞬时短路保护
          四段式保护持性 ),根据需要选配功能和 / 或功能模块,即可为各种电力线路 ( 如电
          机的频繁或不频繁起动以及配电电路负载 ) 提供完善地控制和保护功能,且动作精确,
          可避免不必要的停电,提高供电可靠性。



          型号及含义

            SKD        CPS        □     -   □          □    /    □         □     /    □         □         □




                    控制与保护                                                                    控制电源电
                                                               主电路
                     开关电器       产品组合                分断能力                智能脱扣器     辅助触头代       压 (Us):   增选功能
           企业代号                          主体电流②                极数代号 :
                     ( 多功能电     型式①                 (ICs) ③               代号④     号 :02、06   M-220V      代号⑤
                                                              3 极、4 极
                       器)                                                                    Q-380V
          ① 产品组合型式:基本型无代号、N- 可逆电机控制器、J- 减压起动器、S- 双电源、D- 双速电机控制器、Z- 自耦减压起动器
          ② 主体电流:6.3/12/16/18/32/45/63/100/125A
          ③ 分断能力 (ICs):C- 经济型 35KA、Y- 标准型 50KA、H- 高分断型 80KA
          ④ 智能脱扣器代号:用类别代号 + 额定、电流表示:(B- 基本型、E- 高级型 )+(0.4~125A)
          ⑤ 增选功能代号:电机 - 无代号、P- 配电、F- 消防、L- 漏电、T- 通讯、G- 隔离



          主要技术参数

          主电路主要由主体和智能脱扣器构成,这两部分是构成可以应用的 CPS 产品的最少配置。
          主体额定电流 In、约定发热电流 Ith、额定绝缘电压 Ui,额定频率,额定工作电压 Ue 以及可选的智能控制器的额定工作电流 Ie 范围或控制功率
          范围见表一、表二。



          主电路的基本参数                                                                                         表一


           Inm        In(A)      Ith(A)                 Ith(A)        Ui(V)         额定频率 (Hz)      Ue(V)

           45         6.3、12、16、18、32、45                45
                                                                      690           50             380/690
           125        12、16、18、32、45、63、100、125         125
