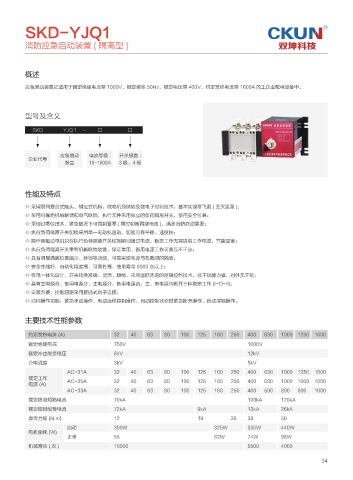

SKD-YJQ1


          消防应急启动装置 ( 隔离型 )




          概述

          应急启动装置它适用于额定绝缘电压至 1000V、额定频率 50Hz、额定电压至 400V、约定发热电流至 1600A 的工企业配电设备中。




          型号及含义

            SKD       YJQ1   -    □         □



                     应急启动      电流等级 :    开关极数 :
           企业代号
                       装置      16-1600A  3 极、4 极




          性能及特点

          ◎ 采用双列复合式触头、横拉式机构、微电机预储能及微电子控制技术，基本实现零飞弧 ( 无灭弧罩 )；
          ◎ 采用可靠的机械联锁和电气联锁，执行元件采用独立的负荷隔离开关，使用安全可靠；
          ◎ 采用过零位技术，紧急情况下可强制置零 ( 同时切断两路电源 )，满足消防联动需要；
          ◎ 执行负荷隔离开关切换采用单一电动机驱动，切换可靠平稳、速度快；
          ◎ 操作器驱动电机只在执行负荷隔离开关切换瞬间通过电流，稳态工作无需提供工作电流，节能显著；
          ◎ 执行负荷隔离开关带有机械联锁装置，保证常用、备用电源工作可靠互不干涉；
          ◎ 具有明显通断位置指示、挂锁等功能，可靠实现电源与负载间的隔离；
          ◎ 安全性能好，自动化程度高，可靠性高，使用寿命 8000 次以上；
          ◎ 机电一体化设计，开关转换准确、灵活、顺畅，采用国际先进的逻辑控制技术，抗干扰能力强，对外无干扰；
          ◎ 具有主电源合、备用电源分；主电源分、备用电源合；主、备电源均断开三种稳定工作 (I-O-II)；
          ◎ 安装方便，控制回路采用接插式端子连接；
          ◎ 四种操作功能：紧急手动操作、电动远程控制操作、自动控制状态时紧急断开操作、自动控制操作。

          主要技术性能参数


           约定发热电流 (A)                  32    40    63   80    100   125  160   250   400  630   1000  1250  1600
           额定绝缘电压                      750V                                          1000V
           额定冲击耐受电压                    8kV                                           12kV
           介电强度                        3kV                                           5kV
                        AC-31A         32    40    63   80    100   125  160   250   400  630   1000  1250  1600
           额定工作         AC-35A         32    40    63   80    100   125  160   250   400  630   1000  1000  1600
           电流 (A)
                        AC-33A         32    40    63   80    100   125  160   250   400  500   800  800   1000
           额定限制短路电流                    70kA                                          100kA      120kA
           额定短时耐受电流                    72kA                         9kA              13kA       26kA
           操作力矩 (N.m)                  12                           19         26    39         50
                        启动             300W                              325W        335W       440W
           电机能耗 (W)
                        正常             55                                62W         74W        98W
           机械寿命 ( 次 )                  10000                                         5500       4000
