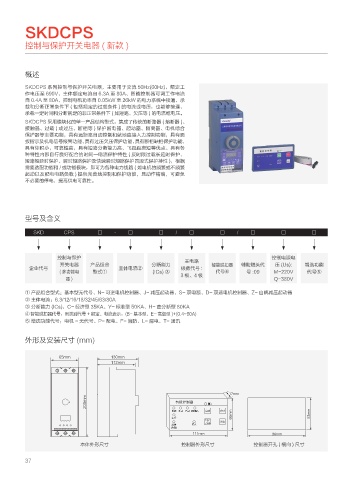

SKDCPS

控制与保护开关电器 ( 新款 )

概述

SKDCPS 系列控制与保护开关电器，主要用于交流 50Hz(60Hz)、额定工
作电压至 690V、主体额定电流自 6.3A 至 80A、智能控制器可调工作电流
自 0.4A 至 80A、控制电机功率自 0.05kW 至 26kW 的电力系统中接通、承
载和分断正常条件下 ( 包括规定的过载条件 ) 的电流或电压，也能够接通、
承载一定时间和分断规定的非正常条件下 ( 如短路、欠压等 ) 的电流或电压。
SKDCPS 采用模块化的单一产品结构型式，集成了传统的断路器 ( 熔断器 )、
接触器、过载 ( 或过压、断相等 ) 保护断电器、起动器、隔离器、电机综合
保护器等主要功能，具有远距离自动控制和就地直接人力控制功能，具有面
扳指示及机电信号报警功能，具有过压欠压保护功能，具有断相缺相保护功能，
具有体积小，可靠性高，具有短路分断能力高、飞弧距离短等优点、具有各
种特性内部自行良好配合的时间一电流保护特性 ( 反时限过载长延时保护、
短路短延时保护、瞬时短路保护及快速瞬时短路保护四段式保护持性 )，根据
需要选配功能和 / 或功能模块，即可为各种电力线路 ( 如电机的频繁或不频繁
起动以及配电电路负载 ) 提供完善地控制和保护功能，且动作精确，可避免
不必要的停电，提高供电可靠性。

型号及含义

SKD CPS □ - □ □ / □ □ / □ □ □

控制与保护 控制电源电
主电路
开关电器 产品组合 分断能力 智能脱扣器 辅助触头代 压 (Us): 增选功能
企业代号 主体电流② 极数代号 :
( 多功能电 型式① (ICs) ③ 代号④ 号 :09 M-220V 代号⑤
3 极、4 极
器) Q-380V
① 产品组合型式：基本型无代号、N- 可逆电机控制器、J- 减压起动器、S- 双电源、D- 双速电机控制器、Z- 自耦减压起动器
② 主体电流：6.3/12/16/18/32/45/63/80A
③ 分断能力 (ICs)：C- 经济型 35KA、Y- 标准型 50KA、H- 高分断型 80KA
④ 智能脱扣器代号：用类别代号 + 额定、电流表示：(B- 基本型、E- 高级型 )+(0.4~80A)
⑤ 增选功能代号：电机 - 无代号、P- 配电、F- 消防、L- 漏电、T- 通讯

外形及安装尺寸 (mm)

NN NN
NN

NN
NN ᮦ㘩ᣓݢஔ

⩡⎼ ᝷ߔ 㜖ߔ ⊴䭞䒿ڑ ज़ߔ ֈ₎ NN NN
䓼㵸
᝷ߔ
⊴䴟
㜖ߔ
ᩱ䯈 ֈ₎
ⴙ䌛
NN NN
本体外形尺寸 控制器外形尺寸 控制器开孔 ( 横向 ) 尺寸
37
