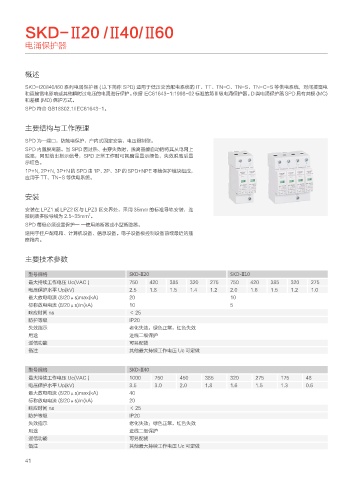

SKD- 20 / 40/ 60
电涌保护器

概述

SKD-I20/I40/I60 系列电涌保护器 ( 以下简称 SPD) 适用于低压交流配电系统的 IT、TT、TN-C、TN-S、TN-C-S 等供电系统，对间接雷电
和直接雷电影响或其他瞬时过电压的电涌进行保护。依据 IEC61643-1:1998-02 标准的第Ⅱ级电涌保护器。D 类电涌保护器 SPD 具有共模 (MC)
和差模 (MD) 保护方式。
SPD 符合 GB18802.1/IEC61643-1。

主要结构与工作原理

SPD 为一端口，防触电保护，户内式固定安装，电压限制型。
SPD 内置脱离器。当 SPD 因过热、击穿失效时，脱离器能自动的将其从电网上
脱离，同时给出指示信号，SPD 正常工作时可视窗品显示绿色，失效脱离后显
示红色。
1P+N, 2P+N, 3P+N 的 SPD 由 1P、2P、 3P 的 SPD+NPE 零地保护模块组成，
应用于 TT、TN-S 等供电系统。

安装

安装在 LPZ1 或 LPZ2 区与 LPZ3 区交界处，采用 35mm 的标准导轨安装，连
2
接铜质多股导线为 2.5~35mm 。
SPD 每极必须设置保护— —使用熔断器或小型断路器。
适用于住户配电箱、计算机设备、信息设备。电子设备极控制设备前或最近的插
座箱内。

主要技术参数

型号规格 SKD-II20 SKD-II10
最大持续工作电压 Uc(VAC ) 750 420 385 320 275 750 420 385 320 275
电压保护水平 Up(kV) 2.5 1.8 1.5 1.4 1.2 2.0 1.6 1.5 1.2 1.0
最大放电电流 (8/20μs)max(kA) 20 10
标称放电电流 (8/20μs)In(kA) 10 5
响应时间 ns ＜ 25
防护等级 IP20
失效指示 老化失效：绿色正常，红色失效
用途 进线二级保护
遥信功能 可另配货
备注 其他最大持续工作电压 Uc 可定做

型号规格 SKD-II40
最大持续工作电压 Uc(VAC ) 1000 750 450 385 320 275 175 48
电压保护水平 Up(kV) 3.5 3.0 2.0 1.8 1.6 1.5 1.3 0.6
最大放电电流 (8/20μs)max(kA) 40
标称放电电流 (8/20μs)In(kA) 20
响应时间 ns ＜ 25
防护等级 IP20
失效指示 老化失效：绿色正常，红色失效
用途 进线二级保护
遥信功能 可另配货
备注 其他最大持续工作电压 Uc 可定做
