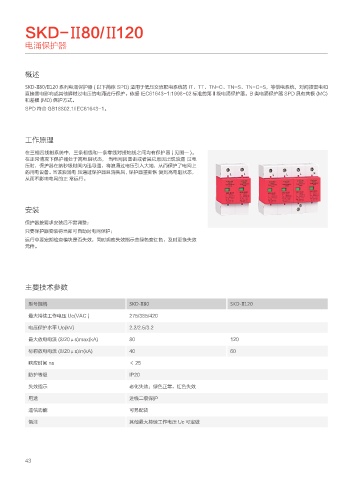

          SKD-   80/   120
          电涌保护器




          概述

          SKD-II80/II120 系列电涌保护器 ( 以下简称 SPD) 适用于低压交流配电系统的 IT、TT、TN-C、TN-S、TN-C-S，等供电系统，对间接雷电和
          直接雷电影响或其他瞬时过电压的电涌进行保护。依据 IEC61643-1:1998-02 标准的第Ⅱ级电涌保护器。B 类电涌保护器 SPD 具有共模 (MC)
          和差模 (MD) 保护方式。
          SPD 符合 GB18802.1/IEC61643-1。





          工作原理

          在三相四线制系统中，三条相线和一条零线对接地线之间均有保护器 ( 见图一 )。
          在正常情况下保护器处于高电阻状态， 当电网因雷击或者其它原因出现浪涌 过电
          压时，保护器在纳秒级时间内迅导通，将浪涌过电压引入大地，从而保护了电网上
          的用电设备。当该浪涌电 压通过保护器且消失后，保护器重新恢 复到高电阻状态，
          从而不影响电网的正 常运行。




          安装

          保护器按要求安装后不需调整；
          只要保护器安装得当即可自动对电网保护；
          运行中要定期检查模块是否失效，同时观察失效指示由绿色变红色，及时更换失效
          元件。







          主要技术参数

           型号规格                              SKD-II80                          SKD-II120

           最大持续工作电压 Uc(VAC )                 275/385/420
           电压保护水平 Up(kV)                     2.2/2.5/3.2

           最大放电电流 (8/20μs)max(kA)            80                                120
           标称放电电流 (8/20μs)In(kA)             40                                60

           响应时间 ns                           ＜ 25
           防护等级                              IP20

           失效指示                              老化失效：绿色正常，红色失效
           用途                                进线二级保护

           遥信功能                              可另配货
           备注                                其他最大持续工作电压 Uc 可定做
