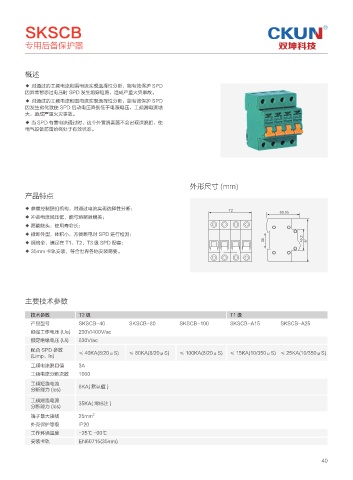

Page 47 - 上海双坤电气科技有限公司
P. 47

SKSCB


          专用后备保护器




          概述

          ◆ 对通过的工频电流和雷电流实现选择性分断，能有效保护 SPD
          因异常暂态过电压时 SPD 发生熔穿短路，造成严重火灾事故。
          ◆ 对通过的工频电流和雷电流实现选择性分断，能有效保护 SPD
          因发生劣化致使 SPD 启动电压降到低于电源电压，工频漏电流增
          大，造成严重火灾事故。
          ◆ 当 SPD 有雷电流通过时，这个外置脱离器不会出现误脱扣，使
          电气设备防雷始终处于有效状态。









                                                                 外形尺寸 (mm)
          产品特点

         ◆ 参量控制脱扣机构，对通过电流实现选择性分断；

         ◆ 冲击电流残压低，能与熔断器媲美；
         ◆ 高能触头，使用寿命长；
         ◆ 微断外型，体积小，方便断电对 SPD 进行检测；
         ◆ 规格全、满足在 T1、T2、T3 级 SPD 配套；
         ◆ 35mm 卡轨安装，符合世界各地安装需要。








          主要技术参数


           技术参数             T2 级                                               T1 级
           产品型号             SKSCB-40         SKSCB-80         SKSCB-100        SKSCB-A15        SKSCB-A25
           额定工作电压 (Ue)      230V/400V/ac
           额定绝缘电压 (Ui)      630V/ac
           配合 SPD 参数        ≤ 40KA(8/20μS)   ≤ 80KA(8/20μS)   ≤ 100KA(8/20μS)  ≤ 15KA(10/350μS) ≤ 25KA(10/350μS)
           (Limp、In)
           工频电流脱口值          3A
           工频电流分断次数         1000
           工频短路电流           6KA( 默认值 )
           分断能力 (lcs)

           工频短路电流           35KA( 需标注 )
           分断能力 (lcs)
           端子最大接线           25mm 2
           外壳保护等级           IP20
           工作环境温度           -25℃ -60℃
           安装卡轨             EN60715(35mm)
