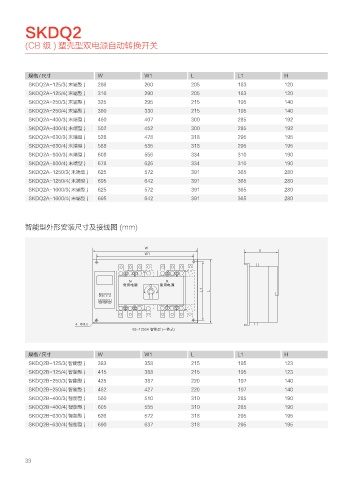

SKDQ2

(CB 级 ) 塑壳型双电源自动转换开关

规格 / 尺寸 W W1 L L1 H
SKDQ2A-125/3( 末端型 ) 286 260 205 183 120
SKDQ2A-125/4( 末端型 ) 316 290 205 183 120
SKDQ2A-250/3( 末端型 ) 325 295 215 195 140
SKDQ2A-250/4( 末端型 ) 360 330 215 195 140
SKDQ2A-400/3( 末端型 ) 460 407 300 285 192
SKDQ2A-400/4( 末端型 ) 502 452 300 285 192
SKDQ2A-630/3( 末端型 ) 528 478 318 295 195
SKDQ2A-630/4( 末端型 ) 588 535 318 295 195
SKDQ2A-800/3( 末端型 ) 608 556 334 310 190
SKDQ2A-800/4( 末端型 ) 678 626 334 310 190
SKDQ2A-1250/3( 末端型 ) 625 572 391 365 280
SKDQ2A-1250/4( 末端型 ) 695 642 391 365 280
SKDQ2A-1600/3( 末端型 ) 625 572 391 365 280
SKDQ2A-1600/4( 末端型 ) 695 642 391 365 280

智能型外形安装尺寸及接线图 (mm)

8
)
8

- -
5+:
᝹Ꮅ ሧͮ ܘ ђ
). 4. %-
੣Ү ᒬҮ Ԥѫ

œ
" ఄᑞۋ ʶͳय

规格 / 尺寸 W W1 L L1 H
SKDQ2B-125/3( 智能型 ) 383 358 215 195 123
SKDQ2B-125/4( 智能型 ) 415 388 215 195 123
SKDQ2B-250/3( 智能型 ) 425 387 220 197 140
SKDQ2B-250/4( 智能型 ) 462 427 220 197 140
SKDQ2B-400/3( 智能型 ) 560 510 310 285 190
SKDQ2B-400/4( 智能型 ) 605 555 310 285 190
SKDQ2B-630/3( 智能型 ) 626 572 318 295 195
SKDQ2B-630/4( 智能型 ) 690 637 318 295 195

33
