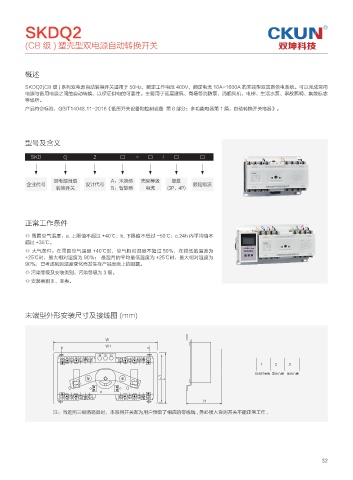

SKDQ2

(CB 级 ) 塑壳型双电源自动转换开关

概述

SKDQ2(CB 级 ) 系列双电源自动转换开关适用于 50Hz，额定工作电压 400V，额定电流 16A-1600A 的末端型双回路供电系统。可以完成常用
电源与备用电源之间的自动转换，以保证供电的可靠性。主要用于高层建筑、商场等消防泵、消烟风机、电梯、生活水泵、事故照明、集散标志
等场所。
产品符合标准：GB/T14048.11-2016《低压开关设备和控制设备 第 6 部分；多功能电器第 1 篇：自动转换开关电器》。

型号及含义

SKD Q 2 □ - □ / □ □

双电源自动 A：末端型 壳架等级 极数
企业代号 设计代号 额定电流
转换开关 B：智能型 电流 (3P、4P)

正常工作条件

◎ 周围空气温度：a. 上限值不超过 +40℃；b. 下限值不低过 -50℃；c.24h 内平均值不
超过 +35℃。
◎ 大气条件：在周围空气温度 +40℃时，空气相对湿度不超过 50％，在较低的温度为
+25℃时，最大相对湿度为 90％； 最湿月的平均最低温度为 +25℃时，最大相对湿度为
90％；已考虑到因温度变化而发生在产品表面上的凝露。
◎ 污染等级及安装类别：污染等级为 3 级。
◎ 安装类别Ⅱ、Ⅲ类。

末端型外形安装尺寸及接线图 (mm)

8
8
ႂຸ ࣡Ջ ܫՋ

ૈᇧ༤ᭅጲ ࣡ၸՋ᫑ ܫၸՋ᫑
- -

)
注：当选用三极断路器时，本系列开关都为用户预留了相应的零线端 , 务必接入否则开关不能正常工作 .

32
