P. 36

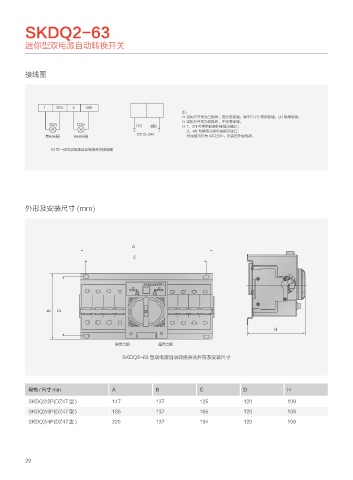

SKDQ2-63
迷你型双电源自动转换开关
接线图
/ /
注：
◎ 当执行开关为三极时，务必进零线，端子口 (1) 常用零线、(4) 备用零线；
◎ 当执行开关为四极时，不需要零线，
7 7 &14 ⊴䭞 ◎ 1、2N 可常用合闸外接指示接口 ;
3、4N 为备用分闸外接指示接口 ;
%$ 7
፤⩔ऴ䬤 ำ⩔ऴ䬤 外接指示灯为 AC220V，无需在外接电源。
63 型一体式双电源自动转换开关接线图
外形及安装尺寸 (mm)
"
$
ࣸ⩡⎼㜖ߔ䒘ᢎᐬڟ
፤⩔⩡⎼ ำ⩔⩡⎼
㜖ߔ ߔ
# %
)
፤⩔ऴ䬤 ำ⩔ऴ䬤
SKDQ2-63 型双电源自动转换开关外形及安装尺寸
规格 / 尺寸 mm A B C D H
SKDQ2/2P(DZ47 型 ) 147 137 125 120 109
SKDQ2/3P(DZ47 型 ) 185 137 165 120 109
SKDQ2/4P(DZ47 型 ) 220 137 194 120 109
29
