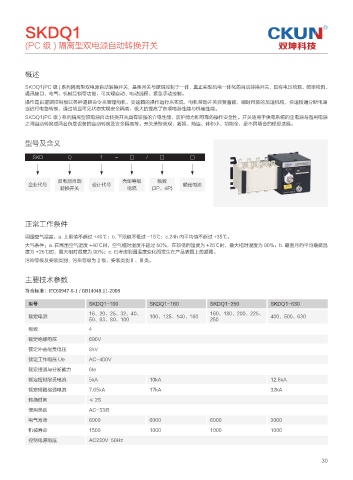

P. 37
SKDQ1
(PC 级 ) 隔离型双电源自动转换开关
概述
SKDQ1(PC 级 ) 系列隔离型双电源自动转换开关，是集开关与逻辑控制于一体，真正实现机电一体化的自动转换开关，具有电压检测、频率检测、
通讯接口、电气、机械互锁等功能，可实现自动、电动远程、紧急手动控制。
操作是由逻辑控制板以各种逻辑命令来管理电机、变速箱的操作运行来实现，电机带动开关弹簧蓄能，瞬时释放的加速机构，快速接通分断电路
或进行电路转换，通过明显可见状态实现安全隔离，极大的提高了各项电器性能与机械性能。
SKDQ1(PC 级 ) 系列隔离型双电源自动转换开关具有较强的介电性能、防护能力和可靠的操作安全性。开关适用于供电系统的主电源与备用电源
之间自动转换或两台负载设备的自动转换及安全隔离等。开关造型美观、新颖、简洁、体积小、功能全，是不同场合的理想选择。
型号及含义
SKD Q 1 - □ / □ □
双电源自动 壳架等级 极数
企业代号 设计代号 额定电流
转换开关 电流 (3P、4P)
正常工作条件
周围空气温度：a. 上限值不超过 +40℃；b. 下限值不低过 -15℃；c.24h 内平均值不超过 +35℃。
大气条件：a. 在周围空气温度 +40℃时，空气相对湿度不超过 50％，在较低的温度为 +25℃时，最大相对湿度为 90％；b. 最湿月的平均最低温
度为 +25℃时，最大相对湿度为 90％；c. 已考虑到因温度变化而发生在产品表面上的凝露。
污染等级及安装类别：污染等级为 2 级，安装类别Ⅱ、Ⅲ类。
主要技术参数
符合标准：IEC60947-6-1 / GB14048.11-2008
型号 SKDQ1-100 SKDQ1-160 SKDQ1-250 SKDQ1-630
16、20、25、32、40、 160、180、200、225、
额定电流 100、125、140、160 400、500、630
50、63、80、100 250
极数 4
额定绝缘电压 690V
额定冲击耐受电压 8kV
额定工作电压 Ue AC-400V
额定接通与分断能力 6Ie
额定短时耐受电流 5kA 10kA 12.6kA
额定短路接通电流 7.65kA 17kA 32kA
转换时间 ≤ 2S
使用类别 AC-33iB
电气寿命 6000 6000 6000 3000
机械寿命 1500 1000 1000 1000
控制电源电压 AC230V 50Hz
30
