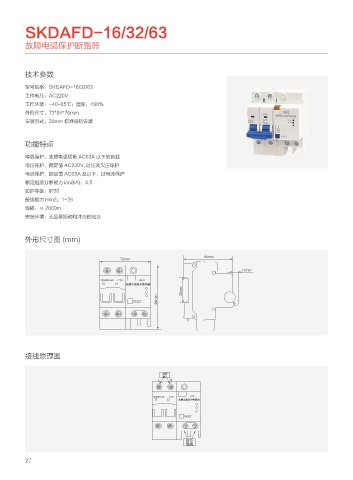

SKDAFD-16/32/63

故障电弧保护断路器

技术参数

型号规格：SKDAFD-16/32/63
工作电压：AC220V
工作环境：-40~85℃；湿度：<90%
外形尺寸：72*94*76mm
安装方式：35mm 标准导轨安装

功能特点
电弧保护，故障电弧切断 AC63A 以下的负载
电压保护，额定值 AC230V, 过压及欠压保护
电流保护，额定值 AC63A 及以下，过电流保护
额定短路分断能力 icn(kA)：4.5
防护等级：IP20
接线能力 mm2：1-25
海拔：≤ 2000m
安装环境：无显著振动和冲击的地方

外形尺寸图 (mm)

NN
NN
NN

4,%"'% $ "'%
ᩱ䯈⩡ᑓԉ័᫙䌛ஔ
NN
NN
3&4&5

接线原理图

⩡⎼
䒿ڑ
- /

4,%"'% $ "'%
ᩱ䯈⩡ᑓԉ័᫙䌛ஔ

3&4&5

ᣑ䉋
䒩〛

27
