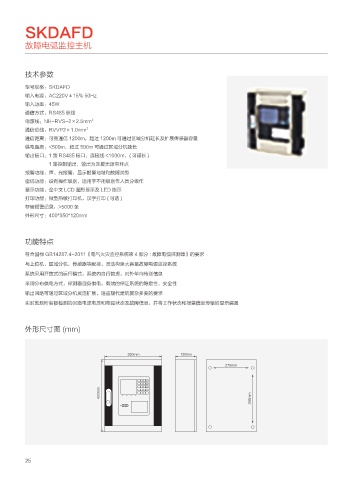

Page 32 - 上海双坤电气科技有限公司

SKDAFD

故障电弧监控主机

技术参数

型号规格：SKDAFD
输入电源：AC220V±15% 50Hz
输入功率：45W
通信方式：RS485 总线
电源线：NH-RVS-2×2.5mm 2
通信总线：RVVP2×1.0mm 2
通信距离：可靠通信 1200m，超过 1200m 可通过区域分机延长及扩展传感器容量
供电距离：<500m，超过 500m 可通过区域分机延长
输出接口：1 路 RS485 接口，连接线 <1000m，( 可延长 )
1 路控制输出，输出为连接无源常开点
报警功能：声、光报警，显示报警地址和故障类型
密码功能：设有操作级别，适用于不用级别作人员分级作
显示功能：全中文 LCD 图形显示及 LED 指示
打印功能：微型热敏打印机，汉字打印 ( 可选 )
存储报警记录：>5000 条
外形尺寸：400*350*120mm

功能特点

符合国标 GB14287.4-2011《电气火灾监控系统第 4 部分 : 故障电弧探测器》的要求
与上位机、区域分机、传感器等配接，灵活构建大容量故障电弧监控系统
系统采用开放式的运行模式，系统内自行管理，对外单向传送信息
采用分布供电方式，探测器自身供电，有效的保证系统的稳定性、安全性
输出回路可通过区域分机灵活扩展，适应现代建筑复杂多変的要求
实时监测所有被检测的回路电流电压和电弧状态及故障信息，并将工作状态和报警信息传输给显示装置

外形尺寸图 (mm)

NN NN
NN

NN NN

25
