户外高压隔离开关系列

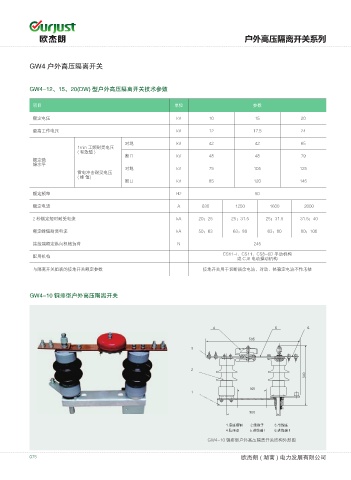

GW4 户外高压隔离开关

GW4-12、15、20(DW) 型户外高压隔离开关技术参数

项目 单位 参数

额定电压 kV 10 15 20

最高工作电压 kV 12 17.5 24
对地 kV 42 42 65
1min 工频耐受电压
( 有效值 )
断口 kV 48 48 79
额定绝
缘水平
对地 kV 75 105 125
雷电冲击耐受电压
(峰值)
断口 kV 85 120 145
额定频率 Hz 50

额定电流 A 630 1250 1600 2000
2 秒额定短时耐受电流 kA 20；25 25；31.5 25；31.5 31.5；40

额定峰值耐受电流 kA 50；63 63；80 63；80 80；100

接线端额定纵向机械负荷 N 245
CS11-l、CS11、CS8-6D 手动机构
配用机构
或 CJ6 电动操动机构
与隔离开关组装的接地开关额定参数 接地开关用于切断残余电流，对动、热稳定电流不作考核

GW4-10 铜排型户外高压隔离开关

ᏁᏓἩ䧎 㐉㑄ၼ ܦ㏫Ꮣ
䭞䰔㒕 䔇㏫〛Ē 䔇㏫〛ē
GW4-10 铜排型户外高压隔离开关结构外形图
