P. 82
户外高压隔离开关系列
GW4 户外高压隔离开关

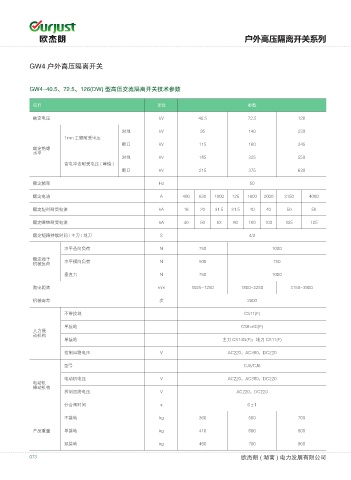

GW4-40.5、72.5、126(DW) 型高压交流隔离开关技术参数
项目 单位 参数
额定电压 kV 40.5 72.5 126
对地 kV 95 140 230
1imn 工频耐受电压
断口 kV 115 160 245
额定绝缘
水平
对地 kV 185 325 550
雷电冲击耐受电压 ( 峰值 )
断口 kV 215 375 630
额定频率 Hz 50
额定电流 A 400 630 1000 125 1600 2000 3150 4000
额定短时耐受电流 kA 16 20 31.5 31.5 40 40 50 50
额定峰值耐受电流 kA 40 50 63 80 100 100 125 125
额定短路持续时间 / 主刀 / 地刀 S 4/2
水平丛向负荷 N 750 1000
额定端子 水平横向负荷 N 500 750
机械负荷
垂直力 N 750 1000
爬电距离 mm 1025-1250 1800-2250 3150-3900
机械寿命 次 2000
不带接地 CS11(F)
单接地 CS8-6D(F)
人力操
动机构
单接地 主刀 CS14G(F)；地刀 CS11(F)
控制回路电压 V AC220，AC380，DC220
型号 CJ5/CJ6
电动机电压 V AC220，AC380，DC220
电动机
操动机构
控制回路电压 V AC220，DC220
分合闸时间 s 6±1
不接地 kg 360 500 700
产品重量 单接地 kg 410 600 800
双接地 kg 460 700 900
073 欧杰朗 ( 湖南 ) 电力发展有限公司
