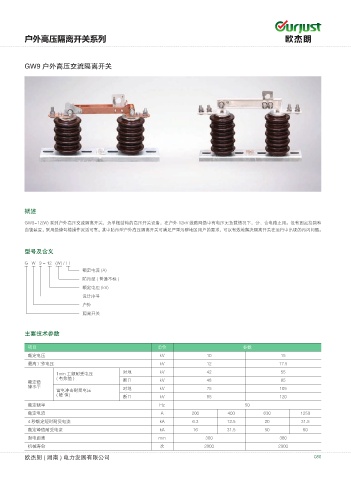

户外高压隔离开关系列

GW9 户外高压交流隔离开关

概述
GW9-12(W) 系列户外高压交流隔离开关，为单极结构的高压开关设备，在户外 12kV 线路网络中有电压无负载情况下，分、合电路之用。设有固定拉钩和
自锁装置，采用绝缘勾棒操作灵活可靠。其中防污型户外高压隔离开关可满足严重污秽地区用户的要求，可以有效地解决隔离开关在运行中出现的污闪问题。

型号及含义

G W 9 - 12 (W) / □
额定电流 (A)
防污型 ( 普通不标 )
额定电压 (kV)
设计序号
户外
隔离开关

主要技术参数

项目 单位 参数
额定电压 kV 10 15
最高工作电压 kV 12 17.5
1min 工频耐受电压 对地 kV 42 55
( 有效值 )
额定绝 断口 kV 48 65
缘水平 对地 kV 75 105
雷电冲击耐受电压
(峰值) 断口 kV 85 120
额定频率 Hz 50
额定电流 A 200 400 630 1250
4 秒额定短时耐受电流 kA 6.3 12.5 20 31.5
额定峰值耐受电流 kA 16 31.5 50 80
爬电距离 mm 300 380
机械寿命 次 2000 2000

欧杰朗 ( 湖南 ) 电力发展有限公司 080
