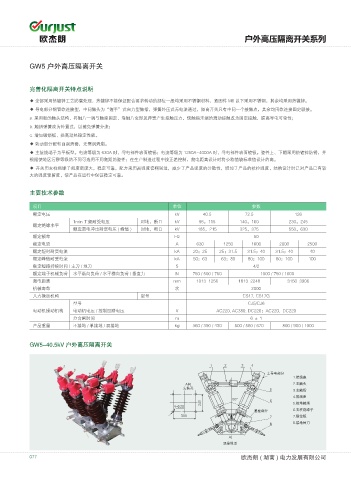

户外高压隔离开关系列

GW5 户外高压隔离开关

完善化隔离开关特点说明

◆ 全部采用热镀锌工艺防腐处理，热镀锌不能保证配合要求转动的部位一般均采用不锈钢材料，紧固件 M8 以下采用不锈钢，其余均采用热镀锌。
◆ 导电部分铜管软连接型，中间触头为“握手”式自力型触指，弹簧外压式无电流通过，隔离开关只有中间一个接触点，其余均用软连接固定联接。
a. 采用新的触头结构，将触片一端与触座固定，靠触片变形及弹簧产生接触压力，使触指末端的滑动接触改为固定接触，提高导电可靠性；
b. 触指弹簧改为外置式，以避免弹簧分流；
c. 增加磁锁板，提高动热稳定性能。
◆ 转动部分配有自润滑套，无需润滑脂。
◆ 主接线端子为平板型。电流等级为 630A 时，导电部件表面镀锡；电流等级为 1250A-4000A 时，导电部件表面镀银。瓷件上、下帽采用热镀锌防锈，并
根据使地区污秽等级的不同可选用不同爬距的瓷件；在生产制造过程中按正差控制，爬电距离设计时将公称值较标准值设计的高。
◆ 开关用支柱绝缘子强度密度大，稳定可靠，配方采用高强度瓷料制造，减少了产品强度的分散性，增加了产品的抗拉强度，结构设计时已对产品已有较
大的强度预留度，使产品在运行中保证稳定可靠。

主要技术参数

项目 单位 参数
额定电压 kV 40.5 72.5 126
1min 工频耐受电压 对地，断口 kV 95，115 140，160 230，245
额定绝缘水平
额定雷电冲击耐受电压 ( 峰值 ) 对地，断口 kV 185，215 325，375 550，630
额定频率 Hz 50
额定电流 A 630 1250 1600 2000 2500
额定短时耐受电流 kA 20；25 25；31.5 31.5；40 31.5；40 40
额定峰值耐受电流 kA 50；63 63；80 80；100 80；100 100
额定短路持续时间 / 主刀 / 地刀 S 4/2
额定端子机械负荷 水平纵向负荷 / 水平横向负荷 / 垂直力 N 750 / 500 / 750 1000 / 750 / 1000
爬电距离 mm 1013 1256 1813 2248 3150 3906
机械寿命 次 2000
人力操动机构 型号 CS17, CS17G
型号 CJ5/CJ6
电动机操动机构 电动机电压 / 控制回路电压 V AC220, AC380, DC220；AC220, DC220
分合闸时间 m 6 ± 1
产品重量 不接地 / 单接地 / 双接地 kg 360 / 390 / 430 500 / 560 / 620 800 / 900 / 1000

GW5-40.5kV 户外高压隔离开关

ͧᄨ⩡䘔ܲ
ᣑ㏫Ꮣ
"ऽ ͧ㼒๠
Ⴕ㷱ႀ ͧ㼒ᠳ
ᣑ㏫Ꮣ
c
ᣑ౜㼒ᠳ
Ÿ
ദᏓ䘔ܲ ᩛᴝ㐉㑄ၼ
䭼ѹᲫ
ᣑ౜䬤ܬ

"
ࣸᣑ౜ಷ
