户外高压隔离开关系列

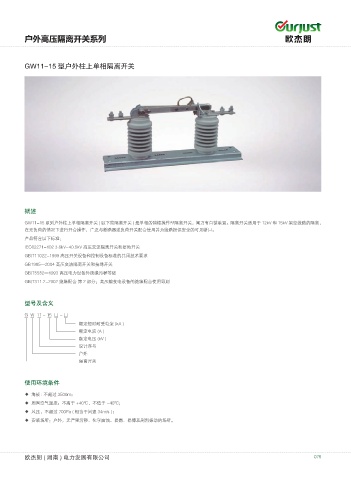

GW11-15 型户外柱上单相隔离开关

概述
GW11-15 系列户外柱上单相隔离开关 ( 以下简隔离开关 ) 是单相的钩棒操作型隔离开关，阐刀有自锁装置。隔离开关适用于 12kV 和 15kV 架空线路的隔离，
在无负荷的情况下进行开合操作，广泛与断路器或负荷开关配合使用并为线路提供安全的可见断口。
产品符合以下标准：
IEC62271-102 3.6kV~40.5kV 高压交流隔离开关和接地开关
GB/T11022-1999 高压开关设备和控制设备标准的共用技术要求
GB1985—2004 高压交流隔离开关和接地开关
GB/T5582—1993 高压电力设备外绝缘污秽等级
GB/T311.2-2002 绝缘配合 第 2 部分：高压输变电设备的绝缘配合使用导则

型号及含义

G W 11 - 15 □ - □
额定短时耐受电流 (kA )
额定电流 (A )
额定电压 (kV )
设计序号
户外
隔离开关

使用环境条件
◆ 海拔 : 不超过 3500m；
◆ 周围空气温度：不高于 +40℃，不低于 -40℃；
◆ 风压：不超过 700Pa ( 相当于风速 34m/s )；
◆ 安装场所：户外，无严重污秽、化学腐蚀、易燃、易爆及剧烈振动的场所。
