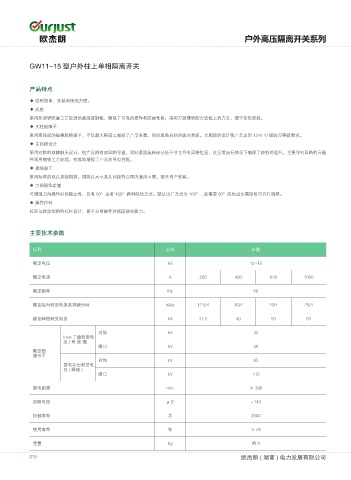

户外高压隔离开关系列
GW11-15 型户外柱上单相隔离开关
产品特点
◆ 结构简单，安装和使用方便。
◆ 底座
采用热浸锌防腐工艺处理的高强度钢板，确保了可靠的操作和防腐性能；采用方颈螺检配合底板上的方孔，便于实际安装。
◆ 支柱绝缘子
采用高强度的硅橡胶绝缘子，不仅最大程度上减轻了产品重量，同时具备良好的疏水性能。大爬距的设计使产品达到 12kV IV 级防污等级要求。
◆ 主回路设计
采用对称的双静触头设计，使产品拥有双回路导通，同时紧固旋转部分处于非主导电回路位置，在正常运行情况下确保了较低的温升。主要导电回路的元器
件采用镜银工艺处理，有效地增强了产品的导电性能。
◆ 接线端子
采用标准的双孔接线铜排，铜排孔大小及孔间距符合国内通用习惯，便于用户安装。
◆ 刀闸限位装置
可增强刀闸操作时的稳定性，且有 90°或者 160°两种限位方式。默认出厂方式为 160° , 如需要 90°限位或无需限位可自行调整。
◆ 操作拉环
拉环与转动锁销的杠杆设计，易于分闸操作并提高破冰能力。
主要技术参数
项目 单位 参数
额定电压 kV 12~15
额定电流 A 200 400 630 1000
额定频率 Hz 50
额定短时耐受电流及持续时间 kA/s 12.5/4 16/4 20/4 25/4
额定峰值耐受电流 kA 31.5 40 50 63
对地 kV 42
lmin 工频耐受电
压(有效值)
断口 kV 48
额定绝
缘水平
对地 kV 95
雷电冲击耐受电
压(峰值)
断口 kV 110
爬电距离 mm ≥ 396
回路电阻 μΩ <140
机械寿命 次 2000
使用寿命 年 ≥ 25
重量 kg 约9
