真空负荷开关系列

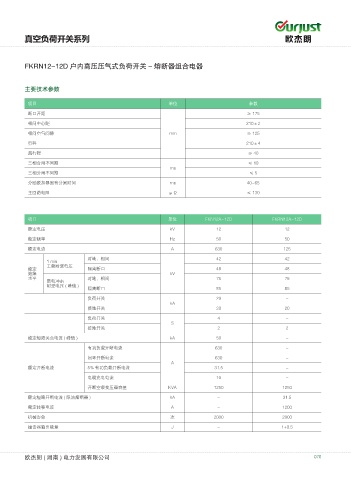

FKRN12-12D 户内高压压气式负荷开关 - 熔断器组合电器

主要技术参数

项目 单位 参数
断口开距 ≥ 175
相间中心距 210±2
相间空气间隙 mm ≥ 125
行程 210±4
超行程 ≥ 40
三相合闸不同期 ≤ 10
ms
三相分闸不同期 ≤5
分励脱扣器固有分闸时间 ms 40~65
主回路电阻 μΩ ≤ 130

项目 单位 FKN12A-12D FKRN12A-12D
额定电压 kV 12 12
额定频率 Hz 50 50
额定电流 A 630 125
对地、相间 42 42
1 min
工频耐受电压
额定 隔离断口 48 48
绝缘 kV
水平 对地、相间 75 75
雷电冲击
耐受电压 ( 峰值 )
隔离断口 85 85
负荷开关 20 -
kA
接地开关 20 20
负荷开关 4 -
S
接地开关 2 2
额定短路关合电流 ( 峰值 ) kA 50 -
有功负载开断电流 630 -
闭环开断电流 630 -
A
额定开断电流 5% 有功负载开断电流 31.5 -

电缆充电电流 10 -
开断空载变压器容量 KVA 1250 1250
额定短路开断电流 ( 限流熔断器 ) kA - 31.5
额定转移电流 A - 1200
机械寿命 次 2000 2000
撞击器输出能量 J - 1+0.5

欧杰朗 ( 湖南 ) 电力发展有限公司 070
