户外高压隔离开关系列

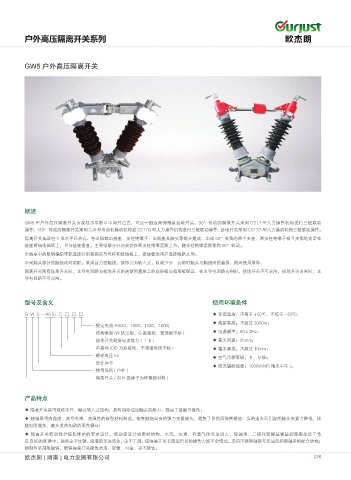

GW5 户外高压隔离开关

概述
GW5 型户外高压隔离开关为双柱水平断口中间开启式，可以一侧或两侧附装接地开关。90°传动的隔离开关采用 CS17 型人力操作机构进行三极联动
操作；180°传动的隔离开关采用 CJ6 型电动机操动机构或 CS17G 型人力操作机构进行三极联动操作；接地开关采用 CS17G 型人力操动机构三极联动操作。
隔离开关属双柱 V 形水平开启式，各单级都由基座、支柱绝缘子、出线座及触头等部分组成，由成 50°夹角的两个支座、两支柱绝缘子相互夹角地安装在
基座两端地轴承上，且与基座垂直。主导电部分分别安装在两支柱绝缘瓷瓶上方，随支柱绝缘瓷瓶作约 90°转动。
出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上，接线板供用户连接线路之用。
中间触头部分的触指成对装配，采用自力型触指，其形式为转入式，以减少分、合闸时触头与触指间的磨损，提高使用寿命。
隔离开关附有接地开关时，主导电回路与接地开关的连锁用基座上的扇形板与弧形板保证，在主导电回路合闸时，接地开关不可合闸，接地开关合闸时，主
导电回路不可合闸。

型号及含义 使用环境条件

G W 5 - (40.5) D □ □ □ ◆ 环境温度：不高于 +50℃，不低于 -50℃；
◆ 海拔高度：不超过 3000m；
额定电流 A(630，1000，1250，1600)
结构类型 (W 防污型，G 高原型，普通型不标 ) ◆ 电源频率：50±2Hz；
接地开关耐受电流能力 ( ⅠⅡ ) ◆ 最大风速：35m/s；
单接地 (DD 为双接地、不带接地则不标 ) ◆ 覆冰厚度：不超过 10mm；
额定电压 kV
◆ 空气污秽等级：Ⅲ、Ⅳ级；
设计序号 2
◆ 阳光辐射强度：1000W/M ( 晴天中午 )。
使用场所 ( 户外 )
隔离开关 ( 加 H 绝缘子为硅橡胶材料 )

产品特点

◆ 隔离开关采用双柱中开、触头转入式结构，具有自动清洁触头的能力，提高了接触可靠性；
◆ 触指采用高强度、高导电率、高弹性的新型材料制造。依靠触指自身的弹力夹紧触头，避免了目前因弹簧锈蚀、发热退火而引起的触头夹紧力降低，接
触电阻增加，触头发热加剧的恶性循环；
◆ 隔离开关转动部分按免维护的要求设计。转动座设计成密封结构，水汽、尘埃、有害气体无法进入，使轴承、二硫化钼锂基锂基润滑脂永远工作
在良好的环境中，轴承永不生锈、润滑脂无法流失，永不干涸，使隔离开关长期运行后的操作力矩不会增加。采用不锈钢轴销与无油自润滑轴承相配合结构；
钢制件采用热镀锌，确保隔离开关操作灵活、轻便、可靠、永不锈蚀。
