10kV~20kV
级油浸式变压器

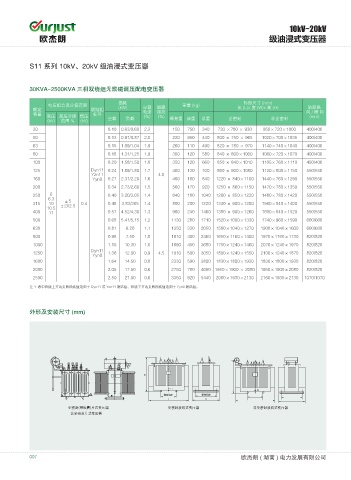

S11 系列 10kV、20kV 级油浸式变压器

30KVA~2500KVA 三相双绕组无励磁调压配电变压器

损耗 外形尺寸 (mm)
电压组合及分接范围 空载 短路 重量 (kg) 轨距纵
额定 联结组 (kW) 电流 阻抗 长 (L)x 宽 (W)x 高 (H) 向/横向
容量 高压 高压分接 低压 标号 (%) (%) (mm)
(kV) 范围 % (kV) 空载 负载 器身重 油重 总重 全密封 非全密封
30 0.10 0.63/0.60 2.3 150 750 340 730 ×780 × 930 950×720×1000 400/400
50 0.13 0.91/0.87 2.0 220 950 440 800 × 750 × 965 1020×700×1035 400/400
63 0.15 1.09/1.04 1.9 260 110 490 820 × 780 × 970 1140×740×1040 400/400
80 0.18 1.31/1.25 1.9 300 120 580 840 × 800×1000 1060×720×1070 400/400
100 0.20 1.58/1.50 1.8 350 120 660 850 × 840×1010 1105×760×1110 450/400
125 Dyn11 0.24 1.89/1.80 1.7 400 130 700 860 × 900×1080 1120×800×1150 550/550
Yzn11 4.0
160 Yyn0 0.27 2.31/2.20 1.6 480 160 840 1220 × 840×1100 1440×760×1290 550/550
200 0.34 2.73/2.60 1.5 560 170 920 1250 × 860×1150 1470×780×1350 550/550
250 6 0.40 3.20/3.05 1.4 640 180 1040 1260 × 850×1220 1480×780×1420 550/550
6.3
±5
315 10 ±2X2.5 0.4 0.48 3.83/365 1.4 800 200 1220 1340 × 900×1200 1560×840×1400 550/550
10.5
400 11 0.57 4.52/4.30 1.3 980 240 1460 1380 × 900×1260 1600×840×1520 550/550
500 0.68 5.41/5.15 1.2 1130 280 1710 1520×1000×1330 1740×960×1590 660/660
630 0.81 6.20 1.1 1350 330 2050 1580×1040×1270 1900×1040×1600 660/660
800 0.98 7.50 1.0 1610 400 2460 1650×1160×1400 1970×1160×1730 820/820
1000 1.15 10.30 1.0 1690 450 3680 1750×1240×1460 2070×1240×1970 820/820
Dyn11
1250 1.36 12.00 0.9 4.5 1910 500 3050 1800×1240×1550 2100×1240×1870 820/820
Yyn0
1600 1.64 14.50 0.8 2330 590 3800 1830×1800×1930 1830×1800×1930 820/820
2000 2.05 17.50 0.6 2750 780 4660 1950×1900 × 2080 1950×1900×2080 820/820
2500 2.50 21.00 0.6 3350 920 5440 2060×1930×2130 2160×1930×2130 1070/1070
注 1: 表中斜线上方的负载损耗值适用于 Dyn11 或 Yzn11 联结组，斜线下方的负载损耗值适用于 Yyn0 联结组。

外形及安装尺寸 (mm)

)

ὖऽ䒔䌉 ㏡ऽ䒔䌉
- #
ڔჲᄭ ፒ㘢௶ ❳ᐻऄࢷஔ ڔჲᄭ∎㏥ᐻऄࢷஔ 䲊ڔჲᄭ∎㏥ᐻऄࢷஔ
䲊ڔჲᄭ❳ᐻऄࢷஔ

007 欧杰朗 ( 湖南 ) 电力发展有限公司
