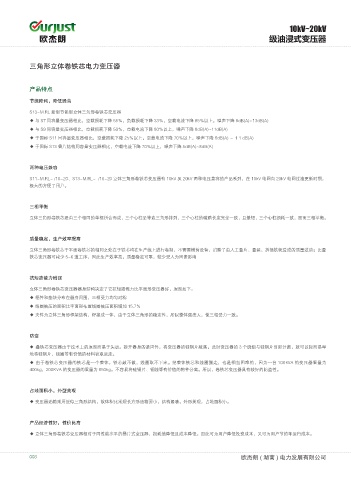

10kV~20kV
级油浸式变压器

三角形立体卷铁芯电力变压器

产品特点

节能降耗，降低躁音

S13-M.RL 新型节能型立体三角形卷铁芯变压器
◆ 与 S7 同容量变压器相比，空载损耗下降 55％，负载损耗下降 33％，空载电流下降 85％以上，噪声下降 8dB(A)~13dB(A)
◆ 与 S9 同容量变压器相比，空载损耗下降 50％，空载电流下降 80％以上，噪声下降 8dB(A)~11dB(A)
◆ 于国标 S11 同容量变压器相比，空载损耗下降 25％以上，空载电流下降 70％以上，噪声下降 8dB(A) ～ 1 1 dB(A)
◆ 于国标 S13 叠片结构同容量变压器相比，空载电流下降 70％以上，噪声下降 5dB(A)~8dB(A)

两种电压兼容
S11-M.RL- /10-20、S13-M.RL- /10-20 立体三角形卷铁芯变压器有 10kV 及 20kV 两种电压兼容的产品系列，在 10kV 电网向 20kV 电网过渡更新时期，
极大的方便了用户。

三相平衡
立体三角形卷铁芯是由三个相同的单框拼合而成，三个心柱呈等边三角形排列，三个心柱的磁路长度完全一致，且最短，三个心柱损耗一致，因而三相平衡。

质量稳定，生产效率提高
立体三角形卷铁芯于平面卷铁芯的相同之处在于铁芯均在生产线上进行卷制，不需要横剪设备，消除了由人工叠片、叠装、拆插铁轭造成的质量波动；比叠
铁芯变压器可减少 5-6 道工序，因此生产效率高，质量稳定可靠，较少受人为因素影响

抗短路能力增强

立体三角形卷铁芯变压器器身结构决定了它抗短路能力比平面形变压器好，原因如下：
◆ 框件和垫块分布在器身周围，三相受力均匀对称
◆ 线圈被压的面积比平面形布置线圈被压面积增加 15.7％
◆ 夹件为立体三角形框架结构，焊接成一体，由于立体三角形的稳定性，所以整体强度大，使三相受力一致。

防盗
◆ 叠铁芯变压器由于技术上的原因而易于失窃。拆开器身的紧固件，将变压器的硅钢片敲落，此时变压器的 3 个绕组与硅钢片当即分离，就可以轻而易举
地将硅钢片、线圈等有价值的材料窃取运走。
◆ 由于卷铁芯变压器的铁芯是一个整体，铁芯敲不散，线圈取不下来。把整体铁芯和线圈搬走，也是相当困难的，因为一台 100KVA 的变压器重量为
400kg，200KVA 的变压器的重量为 650kg。不容易将硅钢片、铜线等有价值的物件分离。所以，卷铁芯变压器具有较好的防盗性。

占地面积小，外型美观

◆ 变压器油箱采用近似三角形结构，故体积比常规长方形油箱要小，结构紧凑，外形美观，占地面积小。

产品经济性好，性价比高

◆ 立体三角形卷铁芯变压器相对于同性能水平的叠片式变压器，损耗值降低且成本降低。因此可为用户降低投资成本，又可为用户节约年运行成本。
