10kV~20kV
级油浸式变压器

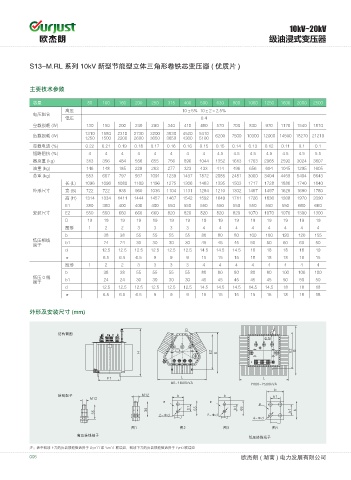

S13-M.RL 系列 10kV 新型节能型立体三角形卷铁芯变压器 ( 优质片 )

主要技术参数

容量 80 100 160 200 250 315 400 500 630 800 1000 1250 1600 2000 2500
高压 10±5% 10±2×2.5%
电压组合
低压 0.4
空载损耗 (W) 130 150 200 240 290 340 410 480 570 700 830 970 1170 1540 1810
1310 1580 2310 2730 3200 3830 4520 5410
负载损耗 (W) 6200 7500 10300 12000 14500 18270 21210
1250 1500 2200 2600 3050 3650 4300 5100
空载电流 (%) 0.22 0.21 0.19 0.18 0.17 0.16 0.16 0.15 0.15 0.14 0.13 0.12 0.11 0.1 0.1
短路阻抗 (%) 4 4 4 4 4 4 4 4 4.5 4.5 4.5 4.5 4.5 4.5 5.5
器身重 (kg) 313 356 484 556 655 756 896 1044 1352 1613 1703 2065 2592 3024 3607
油重 (kg) 146 148 185 228 263 277 323 433 414 496 656 694 1045 1295 1605
总重 (kg) 553 607 797 937 1091 1239 1437 1872 2085 2481 3000 3404 4459 5404 6643
长 (L) 1096 1096 1080 1109 1196 1275 1306 1483 1395 1503 1717 1728 1880 1740 1840
外形尺寸 宽 (B) 722 722 935 960 1036 1104 1131 1284 1210 1302 1487 1497 1628 1690 1780
高 (H) 1314 1334 1411 1444 1457 1467 1542 1592 1649 1711 1726 1836 1938 1970 2090
E1 380 380 400 400 400 550 550 550 550 550 550 550 550 660 660
安装尺寸 E2 550 550 660 660 660 820 820 820 820 820 1070 1070 1070 1300 1300
D 19 19 19 19 19 19 19 19 19 19 19 19 19 19 19
图形 1 2 2 3 3 3 3 4 4 4 4 4 4 4 4
b 38 38 55 55 55 55 80 80 80 100 100 120 120 155
低压相线 b1 24 24 30 30 30 30 45 45 45 50 50 60 60 50
端子
d 12.5 12.5 12.5 12.5 12.5 12.5 14.5 14.5 14.5 18 18 18 18 19
σ 6.5 6.5 6.5 9 9 9 15 15 15 18 18 18 18 15
图形 1 2 2 3 3 3 3 4 4 4 4 4 4 4 4
b 38 38 55 55 55 55 80 80 80 80 80 100 100 100
低压0线 b1 24 24 30 30 30 30 45 45 45 45 45 50 50 50
端子
d 12.5 12.5 12.5 12.5 12.5 12.5 14.5 14.5 14.5 14.5 14.5 18 18 18
σ 6.5 6.5 6.5 9 9 9 15 15 15 15 15 18 18 18

外形及安装尺寸 (mm)

%
ፆౝኤڎ
œ%

) & # & #

& - -
_ L7" _ L7"
C
ଋጲቪߔ . C C C
.
± ±
±
C C C C

œE œE
œE
ڎ ڎ ڎ ڎ
ᰳԌଋጲቪߔ
ͯԌଋጲቪߔ
注：表中斜线上方的负载损耗值适用于 Dyn11 或 Yzn11 联结组，斜线下方的负载损耗值适用于 Yyn0 联结组
