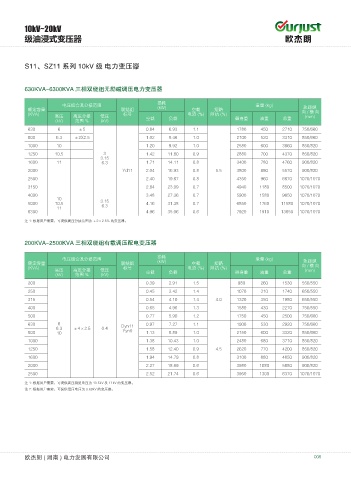

10kV~20kV
级油浸式变压器

S11、SZ11 系列 10kV 级 电力变压器

630KVA~6300KVA 三相双绕组无励磁调压电力变压器

损耗
电压组合及分接范围 重量 (kg) 轨距纵
额定容量 联结组 (kW) 空载 短路 向/横向
(KVA) 高压 高压分接 低压 标号 电流 (%) 阻抗 (%) (mm)
(kV) 范围 % (kV) 空载 负载 器身重 油重 总重
630 6 ±5 0.84 6.93 1.1 1780 450 2710 750/660
800 6.3 ±2X2.5 1.02 8.46 1.0 2100 520 3310 850/660
1000 10 1.20 9.92 1.0 2580 600 3860 850/820
1250 10.5 3 1.42 11.80 0.9 2880 700 4370 850/820
3.15
1600 11 6.3 1.71 14.11 0.8 3400 780 4760 900/820
2000 Yd11 2.04 16.93 0.8 5.5 3800 890 5570 900/820
2500 2.40 19.67 0.8 4350 960 6670 1070/1070
3150 2.84 23.09 0.7 4940 1180 8500 1070/1070
4000 3.48 27.36 0.7 5900 1580 9850 1070/1070
10
5000 10.5 3.15 4.16 31.38 0.7 6850 1760 11580 1070/1070
6.3
11
6300 4.96 35.06 0.6 7920 1910 13650 1070/1070
注 1: 根据用户需要，可提供高压分接范围为 ±2×2.5% 的变压器。

200KVA~2500KVA 三相双绕组有载调压配电变压器

损耗
电压组合及分接范围 重量 (kg) 轨距纵
额定容量 联结组 (kW) 空载 短路 向/横向
(KVA) 高压 高压分接 低压 标号 电流 (%) 阻抗 (%) (mm)
(kV) 范围 % (kV) 空载 负载 器身重 油重 总重
200 0.39 2.91 1.5 980 260 1530 550/550
250 0.45 3.42 1.4 1070 310 1740 650/550
315 0.54 4.10 1.4 4.0 1320 350 1980 650/550
400 0.65 4.96 1.3 1580 430 2270 750/550
500 0.77 5.90 1.2 1750 450 2500 750/660
630 6 Dyn11 0.97 7.27 1.1 1900 530 2920 750/660
6.3 ±4×2.5 0.4
800 10 Yyn0 1.13 8.89 1.0 2150 600 3320 850/660
1000 1.38 10.43 1.0 2480 680 3710 850/820
1250 1.58 12.40 0.9 4.5 2620 770 4200 850/820
1600 1.94 14.79 0.8 3100 880 4850 900/820
2000 2.27 18.69 0.6 3980 1080 5880 900/820
2500 2.52 21.74 0.6 3950 1300 6370 1070/1070
注 1: 根据用户需要，可提供高压绕组电压为 10.5kV 及 11kV 的变压器。
注 2: 根据用户需要，可提供低压电压为 0.69kV 的变压器。
