10kV~20kV
级油浸式变压器

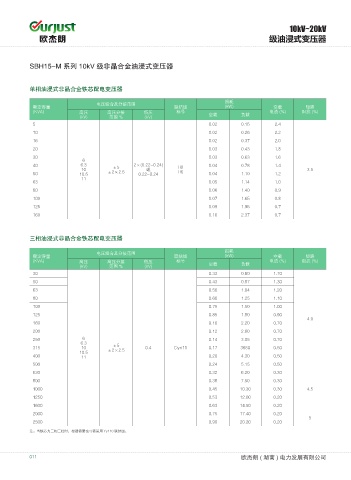

SBH15-M 系列 10kV 级非晶合金油浸式变压器

单相油浸式非晶合金铁芯配电变压器

损耗
电压组合及分接范围
额定容量 联结组 (kW) 空载 短路
(KVA) 高压 高压分接 低压 标号 电流 (%) 阻抗 (%)
(kV) 范围 % (kV) 空载 负载
5 0.02 0.15 2.4
10 0.02 0.26 2.2
16 0.02 0.37 2.0
20 0.03 0.43 1.8
30 0.03 0.63 1.6
6
40 6.3 ±5 2×(0.22~0.24) II0 0.04 0.78 1.4
10 或 3.5
50 10.5 ±2×2.5 0.22~0.24 II6 0.04 1.10 1.2
11
63 0.05 1.14 1.0
80 0.06 1.40 0.9
100 0.07 1.65 0.8
125 0.09 1.95 0.7
160 0.10 2.37 0.7

三相油浸式非晶合金铁芯配电变压器

损耗
电压组合及分接范围
额定容量 联结组 (kW) 空载 短路
(KVA) 高压 高压分接 低压 标号 电流 (%) 阻抗 (%)
(kV) 范围 % (kV) 空载 负载
30 0.33 0.60 1.70
50 0.43 0.87 1.30
63 0.50 1.04 1.20
80 0.60 1.25 1.10
100 0.75 1.50 1.00
125 0.85 1.80 0.90
4.0
160 0.10 2.20 0.70
200 0.12 2.60 0.70
250 6 0.14 3.05 0.70
6.3
±5
315 10 ±2×2.5 0.4 Dyn11 0.17 3650 0.50
10.5
400 11 0.20 4.30 0.50
500 0.24 5.15 0.50
630 0.32 6.20 0.30
800 0.38 7.50 0.30
1000 0.45 10.30 0.30 4.5
1250 0.53 12.00 0.20
1600 0.63 14.50 0.20
2000 0.75 17.40 0.20
5
2500 0.90 20.20 0.20
注：当铁芯为三相三柱时，根据需要也可需采用 Yy110 联结组。
