10kV~20kV
级油浸式变压器

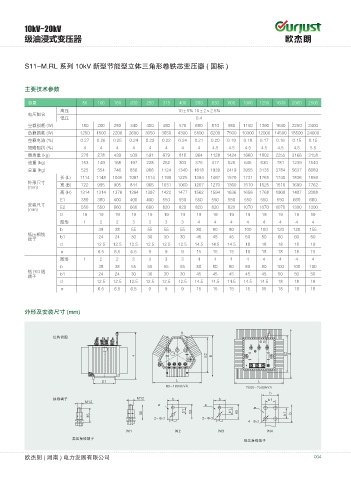

S11-M.RL 系列 10kV 新型节能型立体三角形卷铁芯变压器 ( 国标 )

主要技术参数

容量 80 100 160 200 250 315 400 500 630 800 1000 1250 1600 2000 2500
高压 10±5% 10±2×2.5%
电压组合
低压 0.4
空载损耗 (W) 180 200 280 340 400 480 570 680 810 980 1150 1360 1640 2250 2400
负载损耗 (W) 1250 1500 2200 2600 3050 3650 4300 5100 6200 7500 10300 12000 14500 18500 24000
空载电流 (%) 0.27 0.26 0.25 0.24 0.23 0.22 0.24 0.21 0.20 0.19 0.18 0.17 0.16 0.15 0.15
短路阻抗 (%) 4 4 4 4 4 4 4 4 4.5 4.5 4.5 4.5 4.5 4.5 5.5
器身重 (kg) 278 278 439 509 591 679 818 964 1128 1424 1660 1802 2255 3166 3158
油重 (kg) 153 149 168 197 228 252 303 375 417 526 645 630 781 1239 1540
总重 (kg) 525 554 746 856 986 1124 1340 1618 1939 2419 3955 3135 3784 5637 6089
长 (L) 1114 1148 1045 1091 1114 1190 1225 1394 1467 1570 1731 1761 1740 1836 1856
外形尺寸 宽 (B) 722 995 905 844 965 1031 1060 1207 1270 1360 1510 1525 1510 1699 1762
(mm)
高 (H) 1314 1314 1376 1394 1397 1422 1477 1562 1594 1636 1656 1768 1908 1407 2088
E1 380 380 400 400 400 550 550 550 550 550 550 550 550 660 660
安装尺寸 E2 550 550 660 660 660 820 820 820 820 820 1070 1070 1070 1300 1300
(mm)
D 19 19 19 19 19 19 19 19 19 19 19 19 19 19 19
图形 1 2 2 3 3 3 3 4 4 4 4 4 4 4 4
b 38 38 55 55 55 55 80 80 80 100 100 120 120 155
低压相线 b1 24 24 30 30 30 30 45 45 45 50 50 60 60 50
端子
d 12.5 12.5 12.5 12.5 12.5 12.5 14.5 14.5 14.5 18 18 18 18 19
σ 6.5 6.5 6.5 9 9 9 15 15 15 18 18 18 18 15
图形 1 2 2 3 3 3 3 4 4 4 4 4 4 4 4
b 38 38 55 55 55 55 80 80 80 80 80 100 100 100
低压0线 b1 24 24 30 30 30 30 45 45 45 45 45 50 50 50
端子
d 12.5 12.5 12.5 12.5 12.5 12.5 14.5 14.5 14.5 14.5 14.5 18 18 18
σ 6.5 6.5 6.5 9 9 9 15 15 15 15 15 18 18 18

外形及安装尺寸 (mm)

%
ፆౝኤڎ
œ%

) & # & #

& - -
_ L7" _ L7"
C
ଋጲቪߔ . C C C
.
± ±
±
C C C C

œE œE
œE
ڎ ڎ ڎ ڎ
ᰳԌଋጲቪߔ
ͯԌଋጲቪߔ
