10kV~20kV
级油浸式变压器

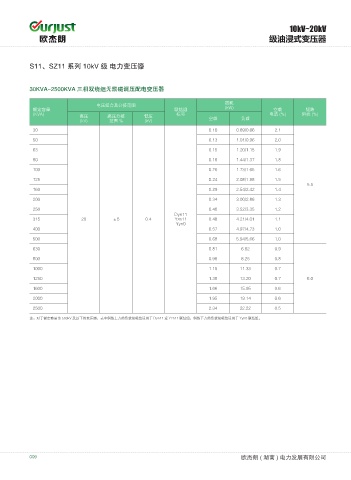

S11、SZ11 系列 10kV 级 电力变压器

30KVA~2500KVA 三相双绕组无励磁调压配电变压器

损耗
电压组合及分接范围
额定容量 联结组 (kW) 空载 短路
(KVA) 高压 高压分接 低压 标号 电流 (%) 阻抗 (%)
(kV) 范围 % (kV) 空载 负载
30 0.10 0.69/0.66 2.1

50 0.13 1.01/0.96 2.0
63 0.15 1.20/1.15 1.9
80 0.18 1.44/1.37 1.8
100 0.20 1.73/1.65 1.6
125 0.24 2.08/1.98 1.5
5.5
160 0.29 2.54/2.42 1.4
200 0.34 3.00/2.86 1.3
250 0.40 3.52/3.35 1.2
Dyn11
315 20 ±5 0.4 Yzn11 0.48 4.21/4.01 1.1
Yyn0
400 0.57 4.97/4.73 1.0
500 0.68 5.94/5.66 1.0
630 0.81 6.82 0.9
800 0.98 8.25 0.8
1000 1.15 11.33 0.7
1250 1.38 13.20 0.7 6.0

1600 1.66 15.95 0.6
2000 1.95 19.14 0.6
2500 2.34 22.22 0.5
注：对于额定容量为 500kV 及以下的变压器，表中斜线上方的负载损耗值适用于 Dyn11 或 Yzn11 联结组，斜线下方的负载损耗值适用于 Yyn0 联结组。
