10kV~20kV
级油浸式变压器

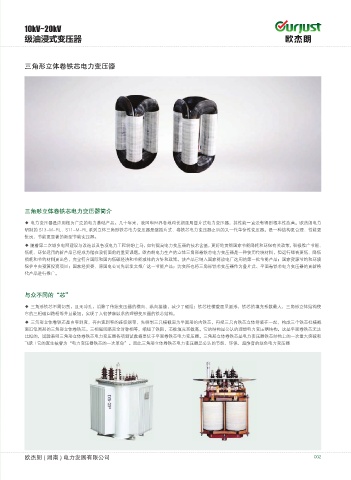

三角形立体卷铁芯电力变压器
三角形立体卷铁芯电力变压器简介
◆ 电力变压器是应用极为广泛的电力基础产品。几十年来,我国和世界各地均长期延用叠片式电力变压器,其性能一直没有得到根本性改善。欧杰朗电力
研制的 S13-M-RL、S11-M-RL 系列立体三角形铁芯电力变压器是继插片式、卷铁芯电力变压器之后的又一代革命性变压器。是一种结构更合理、性能更
优良、节能更显著的新型节能变压器。
◆ 随着第二次城乡电网建设与改造以及各项电力工程纷纷上马,如何提高电力变压器的技术含量,更好地贯彻国家节能降耗和环保有关政策,积极推广节能、
低耗、环保适用的新产品已经成为摆在我们面前的重要课题。欧杰朗电力生产的立体三角形卷铁芯电力变压器是一种使用传统材料,但运行噪音更低、降低
损耗和节约材料更出色,完全符合国际和国内低碳经济和节能减排的方针和政策。该产品已纳入国家能效电厂选用的第一批节能产品;国家资源节约和环境
保护中央预算投资项目;国家经贸委、原国电公司先后发文推广这一节能产品;沈变所也将三角形铁芯变压器作为叠片式、平面卷铁芯电力变压器的更新换
代产品进行推广。
与众不同的“芯”
◆ 三角形铁芯不需切割,且无冲孔,消除了传统变压器的横向、纵向接缝,减少了磁阻;铁芯柱横截面呈圆形,铁芯的填充系数最大,三角形立体结构使
它的三相磁回路相等并且最短,实现了人们梦寐以求的理想变压器的铁芯结构。
◆ 三角形立体卷铁芯是由窄到宽,再由宽到窄的连续钢带,先绕制三只横截面为半圆形的内铁芯,再把三只内铁芯立体拼装在一起,构成三个铁芯柱横截
面近似圆形的三角形立体卷铁芯。三相磁回路完全对称相等,缩短了铁轭,芯柱填充系数高,它的结构是公认的理想电力变压器结构,这是平面卷铁芯无法
比拟的,试验表明三角形立体卷铁芯电力变压器各项测试数据更优于平面卷铁芯电力变压器,三角形立体卷铁芯是电力变压器铁芯结构上的一次重大突破和
飞跃 ! 它的诞生被誉为“电力变压器铁芯的一次革命”。因此三角形立体卷铁芯电力变压器是公认的节能、环保、超静音的绿色电力变压器
