高压计量箱、互感器系列

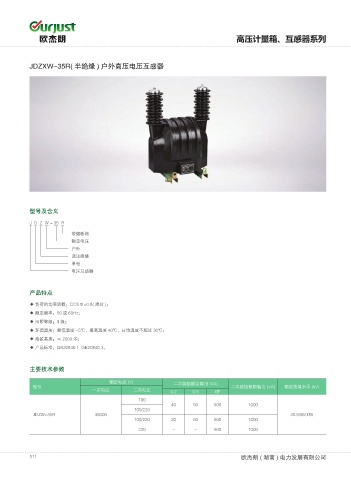

JDZXW-35R( 半绝缘 ) 户外高压电压互感器

型号及含义
J D Z W - 35 R

带熔断器
额定电压
户外
浇注绝缘
单相
电压互感器

产品特点

◆ 负荷的功率因数：COSΦ=0.8( 滞后 )；
◆ 额定频率：50 或 60Hz；
◆ 污秽等级：II 级；
◆ 环境温度：最低温度 -5℃，最高温度 40℃，日均温度不超过 30℃；
◆ 海拔高度：≤ 2000 米；
◆ 产品标准：GB20840.1 GB20840.3。

主要技术参数

额定电压 (V) 二次绕组额定输出 (VA)
型号 二次绕组极限输出 (VA) 额定绝缘水平 (kV)
一次电压 二次电压 0.2 0.5 6P
100
40 50 500 1000
100/220
JDZW-35R 35000 40.5/95/185
100/220 20 50 500 1000
220 - - 500 1000
