高压计量箱、互感器系列

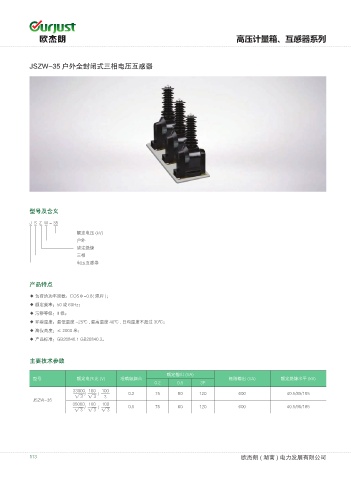

JSZW-35 户外全封闭式三相电压互感器

型号及含义
J S Z W - 35

额定电压 (kV)
户外
浇注绝缘
三相
电压互感器

产品特点

◆ 负荷的功率因数：COSΦ=0.8( 滞后 )；
◆ 额定频率：50 或 60Hz；
◆ 污秽等级：II 级；
◆ 环境温度：最低温度 -25℃ , 最高温度 40℃ , 日均温度不超过 30℃；
◆ 海抜高度：≤ 2000 米；
◆ 产品标准：GB20840.1 GB20840.3。

主要技术参数

额定输出 (VA)
型号 额定电压比 (V) 准确级组合 极限输出 (VA) 额定绝缘水平 (kV)
0.2 0.5 3P
33000 100 / 100 0.2 75 60 120 600 40.5/85/185
/
√3 √3 3
JSZW-35
35000 100 / 100 0.5 75 60 120 600 40.5/95/185
/
√3 √3 √3

113 欧杰朗 ( 湖南 ) 电力发展有限公司
