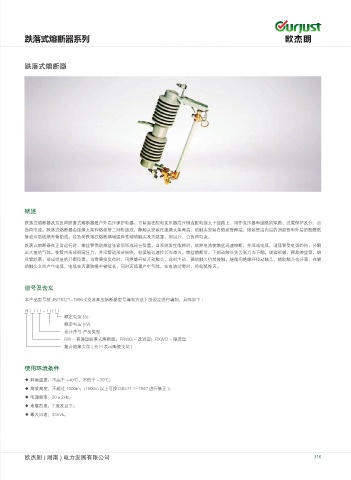

跌落式熔断器系列

跌落式熔断器

概述
跌落式熔断器及拉负荷跌落式熔断器是户外高压保护电器。它装置在配电变压器高压侧或配电线支干线路上、用作变压器和线路的短路、过载保护及分、合
负荷电流。跌落式熔断器由绝缘支架和熔丝管二部份组成，静触头安装在绝缘支架两端，动触头安装在熔丝管两端，熔丝管由内层的消弧管和外层的酚醛纸
管或环氧玻璃布管组成。拉负荷跌落式熔断器增强弹性辅助触头及灭弧罩，用以分、合负荷电流。
跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时，故障电流使熔丝迅速熔断，并形成电弧，消弧管受电弧灼热，分解
出大量的气体，使管内形成很高压力，并沿管道形成纵吹，电弧被迅速拉长而熄灭。熔丝熔断后，下部动触头失去张力而下翻，锁紧机械，释放熔丝管，熔
丝管跌落，形成明显的开断位置。当需要拉负荷时，用绝缘杆拉开动触头，此时主动、静助触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅
助触头之间产生电弧，电弧在灭罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。

型号及含义

本产品型号按 JB/T8321-1996《交流高压熔断器型号编制方法》的规定进行编制，具体如下 :
H □ □ - □ / □
额定电流 (A)
额定电压 (kV)
设计序号 产品类型
RW - 普通型跌落式熔断器；PRWG - 改进型；RXWO - 限流型
复合绝缘支架 ( 无 H 表示陶瓷支架 )

使用环境条件

◆ 环境温度：不高于 +40℃，不低于 -30℃；
◆ 海拔高度：不超过 1000m；(1000m 以上可按 GB311.1-1997 进行修正 )；
◆ 电源频率：50±2Hz；
◆ 地震烈度：7 度及以下；
◆ 最大风速：35m/s。

欧杰朗 ( 湖南 ) 电力发展有限公司 116
