高压计量箱、互感器系列

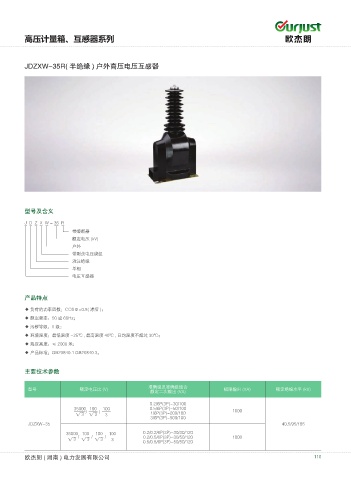

JDZXW-35R( 半绝缘 ) 户外高压电压互感器

型号及含义
J D Z X W - 35 R
带熔断器
额定电压 (kV)
户外
带剩余电压绕组
浇注绝缘
单相
电压互感器

产品特点

◆ 负荷的功率因数：COSΦ=0.8( 滞后 )；
◆ 额定频率：50 或 60Hz；
◆ 污秽等级：II 级；
◆ 环境温度：最低温度 -25℃ , 最高温度 40℃ , 日均温度不超过 30℃；
◆ 海抜高度：≤ 2000 米；
◆ 产品标准：GB20840.1 GB20840.3。

主要技术参数

准确级及准确级组合
型号 额定电压比 (V) 极限输出 (VA) 额定绝缘水平 (kV)
额定二次输出 (VA)
0.2/6P(3P)-30/100
35000 100 / 100 0.5/6P(3P)-50/100 1000
/
√3 √3 3 1/6P(3P)-200/100
3/6P(3P)-500/100
JDZXW-35 40.5/95/185
35000 100 100 100 0.2/0.2/6P(3P)-30/30/120
√3 / √3 / √3 / 3 0.2/0.5/6P(3P)-30/50/120 1000
0.5/0.5/6P(3P)-50/50/120

欧杰朗 ( 湖南 ) 电力发展有限公司 110
