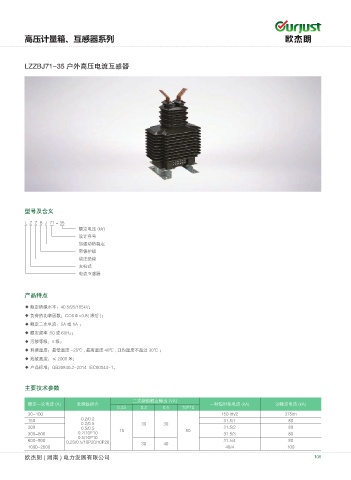

Page 117 - 欧杰朗(湖南)电力发展有限公司

高压计量箱、互感器系列

LZZBJ71-35 户外高压电流互感器

型号及含义
L Z Z B J 71 - 35
额定电压 (kV)
设计序号
加强动热稳定
带保护级
浇注绝缘
支柱式
电流互感器

产品特点

◆ 额定绝缘水平：40.5/95/185kV；
◆ 负荷的功率因数：COSΦ=0.8( 滞后 )；
◆ 额定二次电流：5A 或 1A ；
◆ 额定频率 :50 或 60Hz；
◆ 污秽等级：II 级；
◆ 环境温度：最低温度 -25℃ , 最高温度 40℃ , 日均温度不超过 30℃ ；
◆ 海拔高度：≤ 2000 米；
◆ 产品标准：GB20840.2-2014 IEC60044-1。

主要技术参数

二次绕组额定输出 (VA)
额定一次电流 (A) 准确级组合 一秒短时热电流 (kA) 动稳定电流 (kA)
0.2S 0.2 0.5 10P10
30-100 150 Ith/2 375Ith
150 0.2/0.2 31.5/1 80
0.2/0.5 30 30
200 0.5/0.5 15 50 31.5/2 80
300-500 0.2/10P10 31.5/3 80
0.5/10P10
600-800 0.2S/0.5/10P20/10P20 30 40 31.5/4 80
1000-2000 40/4 100
欧杰朗 ( 湖南 ) 电力发展有限公司 108
