高压计量箱、互感器系列

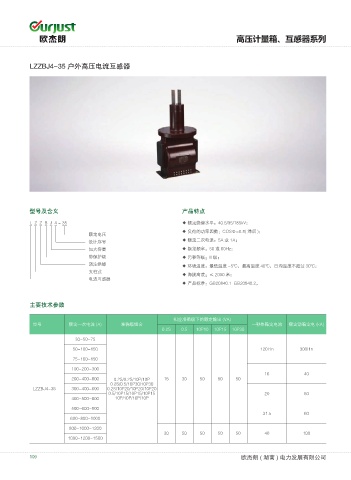

LZZBJ4-35 户外高压电流互感器

型号及含义 产品特点
L Z Z B J 4 - 35 ◆ 额定绝缘水平：40.5/95/185kV；
◆ 负荷的功率因数：COSΦ=0.8( 滞后 )；
额定电压
设计序号 ◆ 额定二次电流：5A 或 1A；
加大容量 ◆ 额定频率：50 或 60Hz；
带保护级 ◆ 污秽等级：II 级；
浇注绝缘 ◆ 环境温度：最低温度 -5℃，最高温度 40℃，日均温度不超过 30℃；
支柱式
◆ 海拔高度：≤ 2000 米；
电流互感器
◆ 产品标准：GB20840.1 GB20840.2。

主要技术参数

相应准确级下的额定输出 (VA)
型号 额定一次电流 (A) 准确级组合 一秒热稳定电流 额定动稳定电 (kA)
0.2S 0.5 10P10 10P15 10P30
30-50-75
50-100-150 120I1n 300I1n

75-100-150
100-200-300
16 40
200-400-600 0.2S/0.2S/10P/10P 15 30 50 50 50
0.2S/0.5/10P30/10P30
LZZBJ4-35 300-400-600 0.2S/10P20/10P20/10P20
0.5/10P15/10P15/10P15 20 50
400-500-600 10P/10P/10P/10P
500-600-800
31.5 60
600-800-1000

800-1000-1200
30 50 50 50 50 40 100
1000-1200-1500
