高压计量箱、互感器系列

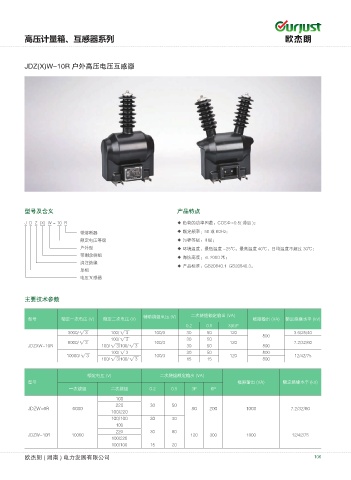

JDZ(X)W-10R 户外高压电压互感器

型号及含义 产品特点
J D Z (X) W - 10 R ◆ 负荷的功率因数：COSΦ=0.8( 滞后 )；

带熔断器 ◆ 额定频率：50 或 60Hz；
额定电压等级 ◆ 污秽等级：II 级；
户外型 ◆ 环境温度：最低温度 -25℃，最高温度 40℃，日均温度不超过 30℃；
带剩余绕组
◆ 海抜高度：≤ 2000 米；
浇注绝缘
◆ 产品标准：GB20840.1 GB20840.3。
单相
电压互感器

主要技术参数

辅助绕组电压 (V) 二次绕组额定输出 (VA)
型号 额定一次电压 (V) 额定二次电压 (V) 极限输出 (VA) 额定绝缘水平 (kV)
0.2 0.5 3(6)P
3000/ √ 3 100/ √ 3 100/3 30 50 120 3.6/25/40
800
100/ √ 3 30 50
6000/ √ 3 100/3 120 7.2/32/60
JDZXW-10R 100/ √ 3/100/ √ 3 30 50 800
100/ √ 3 30 50 800
10000/ √ 3 100/3 120 12/42/75
100/ √ 3/100/ √ 3 15 15 800
额定电压 (V) 二次绕组额定输出 (VA)
型号 极限输出 (VA) 额定绝缘水平 (kV)
—次绕组 二次绕组 0.2 0.5 3P 6P
100
220 30 50
JDZW-6R 6000 80 200 1000 7.2/32/60
100/220
100/100 30 30
100
220 30 80
JDZW-10R 10000 120 300 1000 12/42/75
100/220
100/100 15 20
