高压计量箱、互感器系列

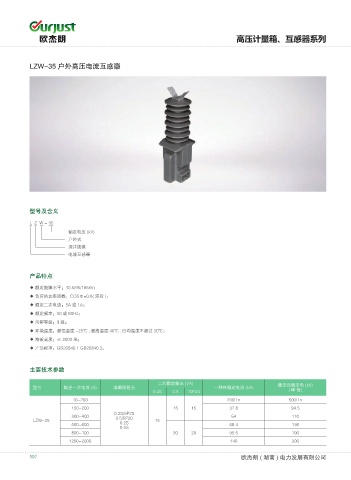

LZW-35 户外高压电流互感器

型号及含义
L Z W - 35
额定电压 (kV)
户外式
浇注绝缘
电流互感器

产品特点
◆ 额定绝缘水平：40.5/95/185kV；
◆ 负荷的功率因数：COSΦ=0.8( 滞后 )；
◆ 额定二次电流：5A 或 1A；
◆ 额定频率：50 或 60Hz；
◆ 污秽等级：II 级；
◆ 环境温度：最低温度 -25℃ , 最高温度 40℃ , 日均温度不超过 30℃；
◆ 海拔高度：≤ 2000 米；
◆ 产品标准：GB20840.1 GB20840.2。

主要技术参数

二次额定输出 (VA) 额定动稳定电 (kV)
型号 额定一次电流 (A) 准确级组合 一秒热稳定电流 (kA) (峰值)
0.2S 0.5 10P20
10-200 200I1n 500I1n
150-200 15 15 37.8 94.5
0.2S/5P20
300-400 0.5/5P20 54 110
LZW-35 15
500-600 0.2S 68.4 136
0.5S
800-100 30 20 95.5 190
1200-2000 140 200
