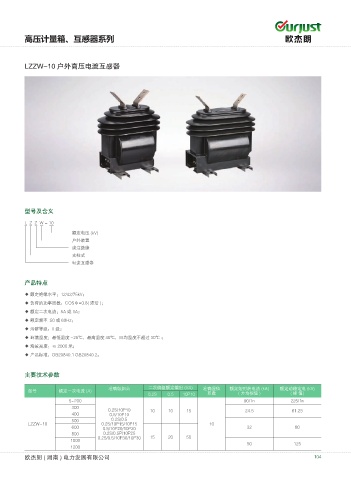

Page 113 - 欧杰朗(湖南)电力发展有限公司

高压计量箱、互感器系列

LZZW-10 户外高压电流互感器

型号及含义
L Z Z W - 10

额定电压 (kV)
户外装置
浇注绝缘
支柱式
电流互感器

产品特点

◆ 额定绝缘水平：12/42/75kV；
◆ 负荷的功率因数：COSΦ=0.8( 滞后 )；
◆ 额定二次电流：5A 或 1A；
◆ 额定频率 :50 或 60Hz；
◆ 污秽等级：II 级；
◆ 环境温度：最低温度 -25℃，最高温度 40℃，日均温度不超过 30℃ ；
◆ 海拔高度：≤ 2000 米；
◆ 产品标准：GB20840.1 GB20840.2。

主要技术参数

准确级组合 二次绕组额定输出 (VA) 准确显值 额定短时热电流 (kA) 额定动稳定电 (kV)
型号 额定一次电流 (A)
0.2S 0.5 10P10 系数 ( 方均根值 ) (峰值)
5~200 90I1n 225I1n
300
0.2S/10P10 10 10 15 24.5 61.25
400 0.5/10P10
500 0.2S/0.5
LZZW-10 0.2S/10P15/10P15 10
600 0.5/10P20/10P20 32 80
800 0.2S/0.5P/10P25
0.2S/0.5/10P30/10P30 15 20 50
1000
50 125
1200
