高压计量箱、互感器系列

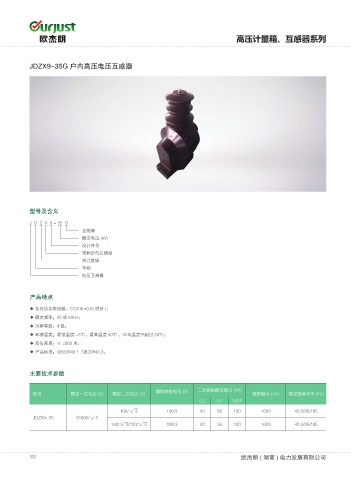

JDZX9-35G 户内高压电压互感器

型号及含义
J D Z X 9 - 35 G
全绝缘
额定电压 (kV)
设计序号
带剩余电压绕组
浇注绝缘
单相
电压互感器

产品特点

◆ 负荷的功率因数：COSΦ=0.8( 滞后 )；
◆ 额定频率：50 或 60Hz；
◆ 污秽等级：II 级；
◆ 环境温度：最低温度 -5℃，最高温度 40℃ ，日均温度不超过 30℃；
◆ 海抜高度：≤ 2000 米；
◆ 产品标准：GB20840.1 GB20840.3。

主要技术参数

辅助绕组电压 (V) 二次绕组额定输出 (VA)
型号 额定一次电压 (V) 额定二次电压 (V) 极限输出 (VA) 额定绝缘水平 (kV)
0.2 0.5 3(6)P
100/ √ 3 100/3 30 50 100 1000 40.5/95/185
JDZX9-35 35000/ √ 3
100/ √ 3/100/ √ 3 100/3 30 50 100 1000 40.5/95/185
