高压计量箱、互感器系列

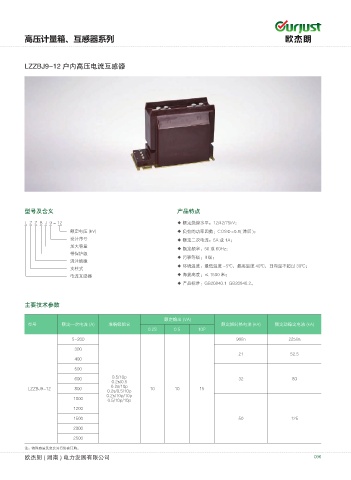

LZZBJ9-12 户内高压电流互感器

型号及含义 产品特点
L Z Z B J 9 - 12 ◆ 额定绝缘水平：12/42/75kV；
额定电压 (kV) ◆ 负荷的功率因数：COSΦ=0.8( 滞后 )；
设计序号 ◆ 额定二次电流：5A 或 1A；
加大容量
◆ 额定频率：50 或 60Hz；
带保护级
◆ 污秽等级：II 级；
浇注绝缘
◆ 环境温度：最低温度 -5℃，最高温度 40℃，日均温不超过 30℃；
支柱式
电流互感器 ◆ 海拔高度：≤ 1500 米；
◆ 产品标准：GB20840.1 GB20840.2。

主要技术参数

额定输出 (VA)
型号 额定一次电流 (A) 准确级组合 额定短时热电流 (kA) 额定动稳定电流 (kA)
0.2S 0.5 10P
5-200 90Iin 225Iin
300
21 52.5
400
500
600 0.5/10p 32 80
0.2s/0.5
0.2s/10p
LZZBJ9-12 800 10 10 15
0.2s/0.5/10p
0.2s/10p/10p
1000 0.5/10p/10p
1200
1500 50 125

2000
2500
注：特殊容量及变比另行协商订购。
