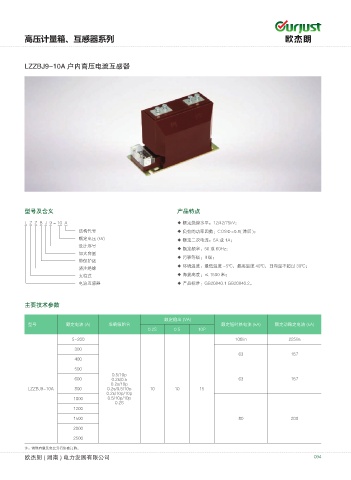

Page 103 - 欧杰朗(湖南)电力发展有限公司

高压计量箱、互感器系列

LZZBJ9-10A 户内高压电流互感器

型号及含义 产品特点
L Z Z B J 9 - 10 A ◆ 额定绝缘水平：12/42/75kV；
结构代号 ◆ 负荷的功率因数：COSΦ=0.8( 滞后 )；
额定电压 (kV) ◆ 额定二次电流：5A 或 1A；
设计序号
◆ 额定频率：50 或 60Hz；
加大容量
◆ 污秽等级：II 级；
带保护级
◆ 环境温度：最低温度 -5℃，最高温度 40℃，日均温不超过 30℃；
浇注绝缘
支柱式 ◆ 海拔高度：≤ 1500 米；
电流互感器 ◆ 产品标准：GB20840.1 GB20840.2。

主要技术参数

额定输出 (VA)
型号 额定电流 (A) 准确级组合 额定短时热电流 (kA) 额定动稳定电流 (kA)
0.2S 0.5 10P
5-200 100Iin 225Iin
300
63 157
400
500
0.5/10p
600 0.2s/0.5 63 157
0.2s/10p
LZZBJ9-10A 800 0.2s/0.5/10p 10 10 15
0.2s/10p/10p
1000 0.5/10p/10p
0.2S
1200
1500 80 200

2000
2500
注：特殊容量及变比另行协商订购。
欧杰朗 ( 湖南 ) 电力发展有限公司 094
