高压计量箱、互感器系列

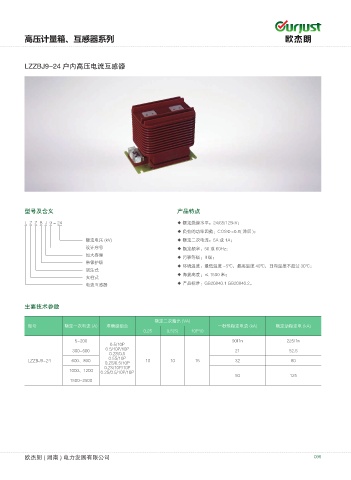

LZZBJ9-24 户内高压电流互感器

型号及含义 产品特点
L Z Z B J 9 - 24 ◆ 额定绝缘水平：24/65/125kV；
◆ 负荷的功率因数：COSΦ=0.8( 滞后 )；
额定电压 (kV) ◆ 额定二次电流：5A 或 1A；
设计序号 ◆ 额定频率：50 或 60Hz；
加大容量
◆ 污秽等级：II 级；
带保护级
◆ 环境温度：最低温度 -5℃，最高温度 40℃，日均温度不超过 30℃；
浇注式
◆ 海拔高度：≤ 1500 米；
支柱式
电流互感器 ◆ 产品标准：GB20840.1 GB20840.2。

主要技术参数

额定二次输出 (VA)
型号 额定一次电流 (A) 准确级组合 一秒热稳定电流 (kA) 额定动稳定电 (kA)
0.2S 0.5(S) 10P10
5-200 90I1n 225I1n
0.5/10P
300-500 0.5/10P/10P 21 52.5
0.2S/0.5
0.5S/10P
LZZBJ9-24 600、800 10 10 15 32 80
0.2S/0.5/10P
0.2S/10P/10P
1000、1200 0.2S/0.5/10P/10P
50 125
1500-2500
