高压计量箱、互感器系列

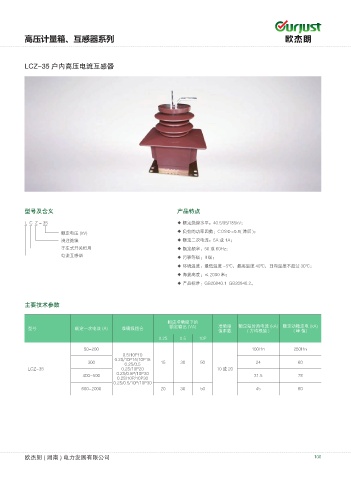

LCZ-35 户内高压电流互感器

型号及含义 产品特点
L C Z - 35 ◆ 额定绝缘水平：40.5/95/185kV；

额定电压 (kV) ◆ 负荷的功率因数：COSΦ=0.8( 滞后 )；
浇注绝缘 ◆ 额定二次电流：5A 或 1A；
手车式开关柜用 ◆ 额定频率：50 或 60Hz；
电流互感器 ◆ 污秽等级：II 级；

◆ 环境温度：最低温度 -5℃，最高温度 40℃，日均温度不超过 30℃；
◆ 海拔高度：≤ 2000 米；
◆ 产品标准：GB20840.1 GB20840.2。

主要技术参数

相应准确级下的
型号 额定一次电流 (A) 准确级组合 额定输出 (VA) 准确限 额定短时热电流 (kA) 额定动稳定电 (kA)
值系数 ( 方均根值 ) (峰值)
0.2S 0.5 10P
50-200 100I1n 250I1n
0.5/10P10
0.2S/10P15/10P15
300 15 30 50 24 60
0.2S/0.5
LCZ-35 0.2S/10P20 10 或 20
400-500 0.2S/0.5P/10P30 31.5 78
0.2S/10P/10P30
0.2S/0.5/10P/10P30
600-2000 20 30 50 45 80

欧杰朗 ( 湖南 ) 电力发展有限公司 100
