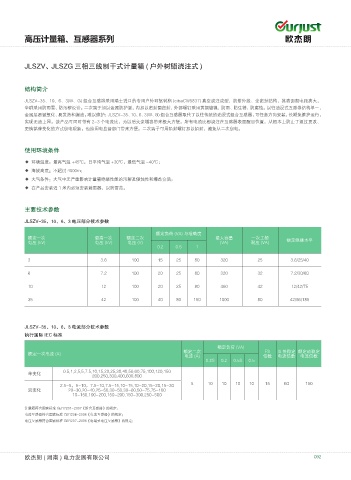

高压计量箱、互感器系列

JLSZV、JLSZG 三相三线制干式计量箱 ( 户外树脂浇注式 )

结构简介

JLSZV-35、10、6、3(W、G) 组合互感器采用瑞士进口的专用户外环氧树脂 (cibaCW5837) 真空浇注成型，防紫外线、全密封结构，其表面爬电距离大，
伞群采用防雨雪、防污秽设计。二次端子加以金属防护罩，内加以密封圈密封，外部螺钉采用黄铜镀镍，防雨、防生锈、防腐蚀。以往油浸式互感器结构单一，
金属层易被氧化、易发热和漏油，难以维护；JLSZV-35、10、6、3(W、G) 组合互感器取代了以往传统的油浸式组合互感器，可任意方向安装，长期免维护运行，
实现无油上网。该产品可同时带有 2~3 个电流比，为以后交流增容带来极大方便。所有电流比都浇注在互感器表面醒目位置，从根本上防止了通过更改、
更换铭牌变化的方式窃电现象，也给用电监督部门带来方便。二次端子可用铅封螺钉加以铅封，避免从二次窃电。

使用环境条件
◆ 环境温度：最高气温 +45℃，日平均气温 +30℃，最低气温 -40℃；
◆ 海拔高度：不超过 4000m;
◆ 大气条件：大气中无严重影响计量箱绝缘性能的污秽及侵蚀性和爆炸介质；
◆ 在产品安装近 1 米内必须安装避雷器，以防雷击。

主要技术参数

JLSZV-35、10、6、3 电压部分技术参数

额定负荷 (VA) 与准确度
额定一次 最高一次 额定二次 最大容量 一次工频 额定绝缘水平
电压 (kV) 电压 (kV) 电压 (V) (VA) 耐压 (VA)
0.2 0.5 1
3 3.6 100 15 25 80 320 25 3.6/25/40

6 7.2 100 20 25 80 320 32 7.2/30/60

10 12 100 20 25 80 460 42 12/42/75

35 42 100 40 80 150 1000 80 42/95/185

JLSZV-35、10、6、3 电流部分技术参数
执行国际 IEC 标准

额定负荷 (VA)
额定二次 FS IS 热稳定 额定动稳定
额定一次电流 (A)
电流 (A) 倍数 电流倍数 电流倍数
0.2S 0.2 0.5S 0.5
0.5,1,2,5,5,7.5,10,15,20,25,30,40,50,60,75,100,120,150
单变化
200,250,300,400,600,800
2.5-5，5-10，7.5-10,7.5-15,10-15,10-20,15-20,15-30 5 10 10 10 10 15 60 150
双变化 20-30,20-40,25-50,30-50,30-60,50-75,75-100
10-150,100-200,150-200,150-300,250-500

计量箱符合国家标准 GB17201-2007《组合互感器》的规定；
电流互感器符合国家标准 GB1208-2006《电流互感器》的规定；
电压互感器符合国家标准 GB1207-2006《电磁式电压互感器》的规定；
