高压计量箱、互感器系列

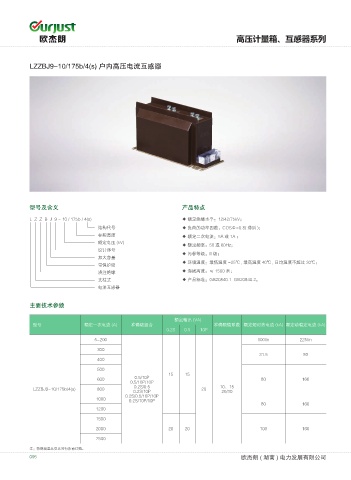

LZZBJ9-10/175b/4(s) 户内高压电流互感器

型号及含义 产品特点

L Z Z B J 9 - 10 / 175b / 4(s) ◆ 额定绝缘水平：12/42/75kV；
结构代号 ◆ 负荷的功率因数：COSΦ=0.8( 滞后 )；
标称宽度 ◆ 额定二次电流：5A 或 1A ；
额定电压 (kV)
◆ 额定频率：50 或 60Hz；
设计序号
◆ 污秽等级：II 级；
加大容量
◆ 环境温度：最低温度 -25℃ , 最高温度 40℃ , 日均温度不超过 30℃；
带保护级
浇注绝缘 ◆ 海拔高度：≤ 1500 米；
支柱式 ◆ 产品标准：GB20840.1 GB20840.2。
电流互感器

主要技术参数

额定输出 (VA)
型号 额定一次电流 (A) 准确级组合 准确限值系数 额定短时热电流 (kA) 额定动稳定电流 (kA)
0.2S 0.5 10P
5-200 100Iin 225Iin

300
31.5 80
400
500
15 15
600 0.5/10P 80 160
0.5/10P/10P
0.2S/0.5 10、15
LZZBJ9-10/175b/4(s) 800 20
0.2S/10P 20/30
0.2S/0.5/10P/10P
1000 0.2S/10P/10P
80 160
1200
1500
2000 20 20 100 160
2500
注：特殊容量及变比另行协商订购。
