高压计量箱、互感器系列

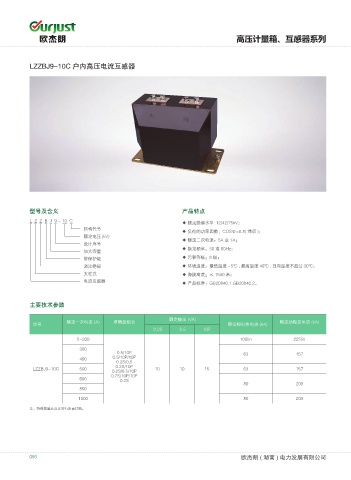

           LZZBJ9-10C 户内高压电流互感器






























           型号及含义                                                产品特点
           L  Z  Z  B  J  9 - 10  C
                                                                ◆ 额定绝缘水平 :12/42/75kV;
                              结构代号
                                                                ◆ 负荷的功率因数:COSΦ=0.8( 滞后 );
                              额定电压 (kV)
                                                                ◆ 额定二次电流:5A 或 1A;
                              设计序号
                                                                ◆ 额定频率:50 或 60Hz;
                              加大容量
                              带保护级                              ◆ 污秽等级:II 级;
                              浇注绝缘                              ◆ 环境温度:最低温度 -5℃ , 最高温度 40℃ , 日均温度不超过 30℃;
                              支柱式                               ◆ 海拔高度:≤ 1500 米;
                              电流互感器                             ◆ 产品标准:GB20840.1 GB20840.2。



           主要技术参数

                                                            额定输出 (VA)
                        额定一次电流 (A)      准确级组合                                                    额定动稳定电流 (kA)
            型号                                                                   额定短时热电流 (kA)
                                                      0.2S     0.5     10P
                           5-200                                                    100Iin            225Iin
                            300
                                         0.5/10P                                     63                157
                            400         0.5/10P/10P
                                         0.2S/0.5
                                         0.2S/10P
            LZZBJ9-10C      500                       10       10      15            63                157
                                        0.2S/0.5/10P
                                       0.2S/10P/10P
                            600           0.2S
                                                                                     80                200
                            800
                            1000                                                     80                200
           注:特殊容量及变比另行协商订购。
