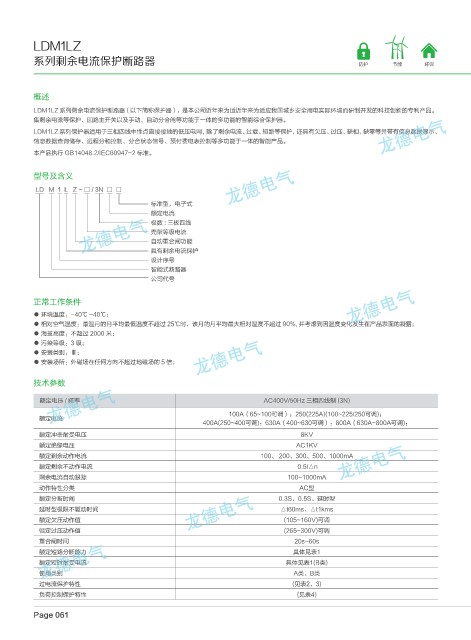

LDM1LZ
系列剩余电流保护断路器 防护 节能 环保
概述
LDM1LZ 系列剩余电流保护断路器（以下简称保护器），是本公司近年来为适近年来为适应我国城乡安全用电实际环境而研制开发的科技创新的专利产品。
集剩余电流等保护、回路主开关以及手动、自动分合闸等功能于一体的多功能的智能综合保护器。
LDM1LZ 系列保护器适用于三相四线中性点直接接地的低压电网，除了剩余电流、过载、短路等保护，还具有欠压、过压、缺相、缺零等并带有信息数据显示、
信息数据查询储存、远程分和控制、分合状态信号、预付费电表控制等多功能于一体的智能产品。
本产品执行 GB14048.2/IEC60947-2 标准。
型号及含义
LD M 1 L Z - □ / 3N □ □
标准型，电子式
额定电流
极数 : 三极四线
壳架等级电流
自动重合闸功能
具有剩余电流保护
设计序号
智能式断路器
公司代号
正常工作条件
● 环境温度：-40℃ ~40℃；
● 相对空气温度：最湿月的月平均最低温度不超过 25℃时，该月的月平均最大相对湿度不超过 90%, 并考虑到因温度变化发生在产品表面的凝露；
● 海拔高度：不超过 2000 米；
● 污染等级：3 级；
● 安装类别：Ⅲ；
● 安装场所：外磁场在任何方向不超过地磁场的 5 倍；
技术参数
额定电压 / 频率 AC400V/50Hz 三相四线制 (3N)
100A（65~100可调）；250(225A)(100~225/250可调)；
额定电流
400A(250~400可调)：630A（400~630可调）：800A（630A-800A可调)：
额定冲击耐受电压 8KV
额定绝缘电压 AC1KV
额定剩余动作电流 100、 200、300、500、1000mA
额定剩余不动作电流 0.5I△n
剩余电流自动跟踪 100~1000mA
动作特性分类 AC型
额定分断时间 0.3S、0.5S、延时型
延时型极限不驱动时间 △t60ms、△t1kms
额定欠压动作值 (105~160V)可调
顿定过压动作值 (265~300V)可调
重合闸时间 20s~60s
额定短路分断能力 具体见表1
额定短时耐受电流 具体见表1(B类)
使用类别 A类、B类
过电流保护特性 (见表2、3)
负荷控制保护特性 {见表4)
