LDM1E

系列电子式塑料外壳式断路器 龙德电气

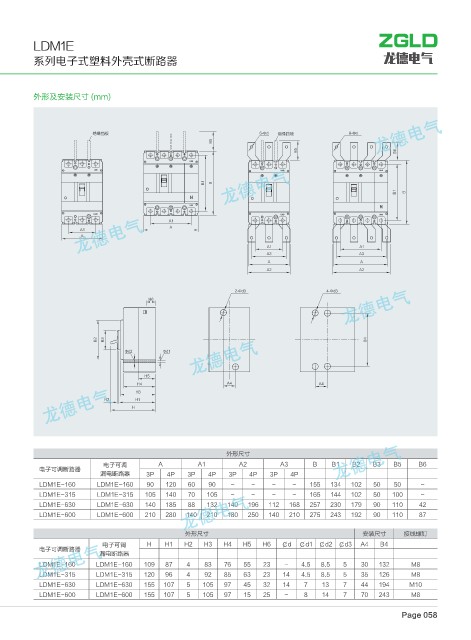

外形及安装尺寸 (mm)

产品功能配置

外形尺寸
电子可调 A A1 A2 A3 B B1 B2 B3 B5 B6
电子可调断路器
漏电断路器 3P 4P 3P 4P 3P 4P 3P 4P
LDM1E-160 LDM1E-160 90 120 60 90 - - - - 155 134 102 50 50 -
LDM1E-315 LDM1E-315 105 140 70 105 - - - - 165 144 102 50 100 -
LDM1E-630 LDM1E-630 140 185 88 132 140 196 112 168 257 230 179 90 110 42
LDM1E-600 LDM1E-600 210 280 140 210 180 250 140 210 275 243 192 90 110 87

外形尺寸 安装尺寸 接线螺钉
C
C
C
C
电子可调 H H1 H2 H3 H4 H5 H6 d d1 d2 d3 A4 B4
电子可调断路器
漏电断路器
LDM1E-160 LDM1E-160 109 87 4 83 76 55 23 - 4.5 8.5 5 30 132 M8
LDM1E-315 LDM1E-315 120 96 4 92 85 63 23 14 4.5 8.5 5 35 126 M8
LDM1E-630 LDM1E-630 155 107 5 105 97 45 32 14 7 13 7 44 194 M10
LDM1E-600 LDM1E-600 155 107 5 105 97 15 25 - 8 14 7 70 243 M8
Page 058
