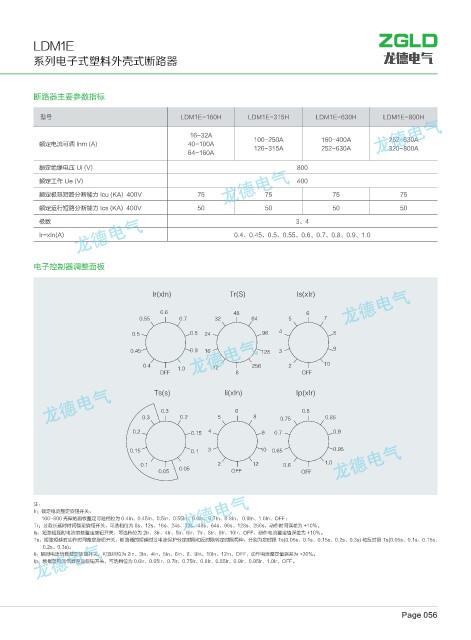

P. 65
LDM1E
系列电子式塑料外壳式断路器 龙德电气
断路器主要参数指标
型号 LDM1E-160H LDM1E-315H LDM1E-630H LDM1E-800H
16-32A
100-250A 160-400A 252-630A
额定电流可调 Inm (A) 40-100A
126-315A 252-630A 320-800A
64-160A
额定绝缘电压 Ui (V) 800
额定工作 Ue (V) 400
额定极限短路分断能力 Icu (KA) 400V 75 75 75 75
额定运行短路分断能力 Ics (KA) 400V 50 50 50 50
极数 3、4
Ir=xIn(A) 0.4、0.45、0.5、0.55、0.6、0.7、0.8、0.9、1.0
电子控制器调整面板
Ir(xIn) Tr(S) Is(xIr)
0.6 48 6
0.55 0.7 32 64 5 7
0.5 0.8 24 96 4 8
0.45 0.9 16 128 3 9
0.4 1.0 12 256 2 10
OFF 8 OFF
Ts(s) Ii(xIn) Ip(xIr)
0.3 6 0.8
0.3 0.2 5 8 0.75 0.85
0.2 0.15 4 9 0.7 0.9
0.15 0.1 3 10 0.65 0.95
0.1 2 12 0.6 1.0
0.05 0.05 OFF OFF
注：
Ir：额定电流整定旋钮开关；
160-800 壳架的面板整定可选档位为 0.4In、0.45In、0.5In、0.55In、0.6In、0.7In、0.8In、 0.9In、1.0In、OFF；
Tr：过载长延时时间整定旋钮开关，可选档位为 8s、12s、16s、24s、32s、48s、64s、96s、128s、256s，动作时间误差为 +10%。
Is：短路短延时电流倍数整定旋钮开关，可选档位为 2Ir、3Ir、4Ir、5Ir、6Ir、7Ir、8Ir、9Ir、10Ir、OFF，动作电流整定值误差为 +10%。
Ts：短路短延时动作时间整定旋钮开关，断路器的短延时过电流保护分定时限和反时限转定时限两种，分别为定时限 Ts(0.05s、0.1s、0.15s、0.2s、0.3s) 和反时限 Ts(0.05s、0.1s、0.15s、
0.2s、0.3s)。
Ii：瞬时电流倍数整定旋钮开关，可选档位为 2In、3In、4In、5In、6In、8、9In、10In、12In、OFF，动作电流整定值误差为 +20%。
Ip：预报警电流倍数整定旋钮开关，可选档位为 0.6Ir、0.65Ir、0.7Ir、0.75Ir、0.8Ir、0.85Ir、0.9Ir、0.95Ir、1.0Ir、OFF。
