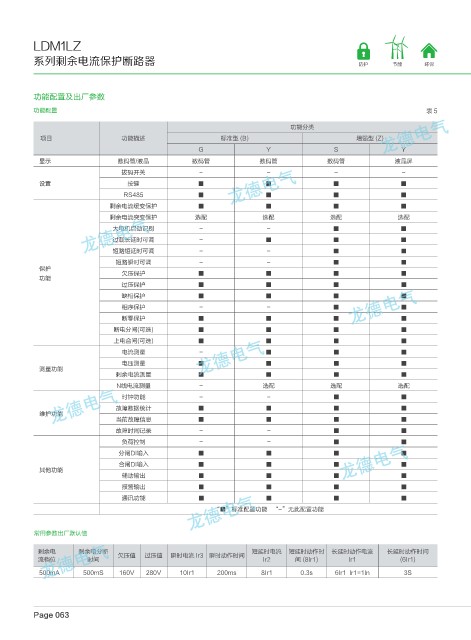

LDM1LZ

系列剩余电流保护断路器 防护 节能 环保

功能配置及出厂参数
功能配置 表5

功能分类
项目 功能描述 标准型 (B) 增强型 (Z)
G Y S Y
显示 数码管/液晶 数码管 数码管 数码管 液晶屏
拔码开关 - - - -
设置 按键 ■ ■ ■ ■
RS485 ■ ■ ■ ■
剩余电流缓变保护 ■ ■ ■ ■
剩余电流突变保护 选配 选配 选配 选配
大电机启动识别 - - ■ ■
过载长延时可调 - ■ ■ ■
短路短延时可调 - - ■ ■
短路瞬时可调 - - ■ ■
保护
欠压保护 ■ ■ ■ ■
功能
过压保护 ■ ■ ■ ■
缺相保护 ■ ■ ■ ■
相序保护 - - ■ ■
断零保护 ■ ■ ■ ■
断电分闸(可选) ■ ■ ■ ■
上电合闸(可选) ■ ■ ■ ■
电流测量 - ■ ■ ■
电压测量 ■ ■ ■ ■
测量功能
剩余电流测量 ■ ■ ■ ■
N线电流测量 - 选配 选配 选配
时钟功能 - - ■ ■
故障数据统计 ■ ■ ■ ■
维护功能
当前故障信息 ■ ■ ■ ■
故障时间记录 - - ■ ■
负荷控制 - - ■ ■
分闸DI输入 ■ ■ ■ ■
合闸DI输入 ■ ■ ■ ■
其他功能
辅助输出 ■ ■ ■ ■
报警输出 ■ ■ ■ ■
通讯功能 ■ ■ ■ ■
“■”标准配置功能 “-”无此配置功能

常用参数出厂默认值
剩余电 剩余电分断 欠压值 过压值 瞬时电流 Ir3 瞬时动作时间 短延时电流 短延时动作时 长延时动作电流 长延时动作时间
流档位 时间 Ir2 间 (8Ir1) Ir1 (6Ir1)
500mA 500mS 160V 280V 10Ir1 200ms 8Ir1 0.3s 6Ir1 Ir1=1In 3S

Page 063
