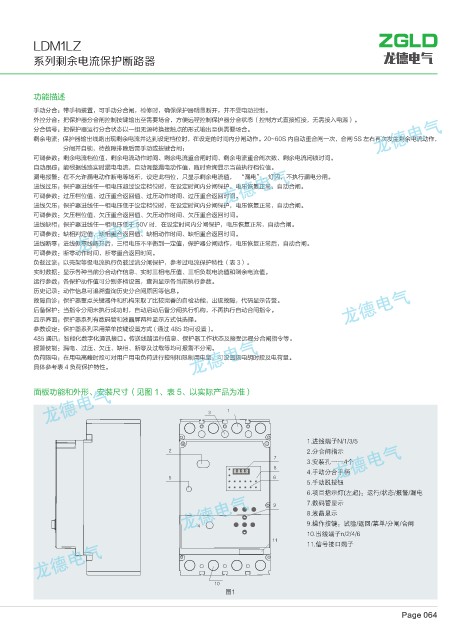

Page 73 - 龙德电气科技有限公司

LDM1LZ

系列剩余电流保护断路器 龙德电气

功能描述
手动分合：带手柄装置，可手动分合闸，检修时，确保保护器明显断开，并不受电动控制。
外控分合：把保护器分合闸控制按键输出至需要场合，方便远程控制保护器分合状态（控制方式直接短接，无需接入电源）。
分合信号：把保护器运行分合状态以一组无源转换接触点的形式输出至供需要场合。
剩余电流：保护器输出线路出现剩余电流并达到设定档位时，在设定的时间内分闸动作。20~60S 内自动重合闸一次，合闸 5S 左右再次发生剩余电流动作，
分闸并自锁，待故障排除后需手动或按键合闸；
可调参数：剩余电流档位值、剩余电流动作时间、剩余电流重合闸时间、剩余电流重合阐次数、剩余电流闭锁时间。
自动跟踪：能根据线路实时漏电电流，自动调整漏电动作值，随时查询显示当前执行档位值。
漏电报警：在不允许漏电动作断电等场所，设定此档位，只显示剩余电流值， “漏电”，灯闪，不执行漏电分闸。
进线过压：保护器进线任一相电压超过设定档位时，在设定时间内分闸保护，电压恢复正常，自动合闸。
可调参数：过压档位值、过压重合返回值、过压动作时间、过压重合返回时间。
进线欠压：保护器进线任一相电压低于设定档位时，在设定时间内分闸保护，电压恢复正常，自动合闸。
可调参数：欠压档位值、欠压重合返回值、欠压动作时间、欠压重合返回时间。
进线缺相：保护器进线任一相电压低于 50V 时．在设定时间内分闸保护，电压恢复正常，自动合闸。
可调参数：缺相判定值、缺相重合返回值、缺相动作时间、缺相重合返回时间。
进线断零：进线侧零线断开后，三相电压不平衡到一定值，保护器分闸动作，电压恢复正常后，自动合闸。
可调参数：断零动作时间、断零重合返回时间。
负载过流：以壳架等级电流执行负载过流分闸保护，参考过电流保护特性（表 3）。
实时数据：显示各种当前分合动作信息、实时三相电压值、三相负载电流值和剩余电流值。
运行参数：各保护动作值可分别多档设置，查询显示各当前执行参数。
历史记录：动作信息可追溯查询历史分合闸原因等信息。
故障自诊：保护器重点关键器件和机构采取了比较完善的自检功能，出现故障，代码显示告警。
后备保护：当指令分闸未执行成功时，自动启动后备分闸执行机构，不再执行自动合闸指令。
显示界面：保护器系列有数码管和液晶屏两种显示方式供选择。
参数设定：保护器系列采用菜单按键设置方式 ( 通过 485 均可设置 )。
485 通讯：智能化数字化通讯接口。传送线路运行信息、保护器工作状态及接受远程分合闸指令等。
报警使能：漏电、过压、欠压、缺相、断零及过载等均可报警不分闸。
负荷限电：在用电高峰时段可对用户用电负荷进行控制和限制用电量，可设置限电胡时段及电荷量。
具体参考表 4 负荷保护特性。

面板功能和外形、安装尺寸（见图 1、表 5、以实际产品为准）

ᤈጲቪߔ/
ѫՋ᫑ૈᇧ

߶ᜈߗʶʶ ˓

8.8.8.8 ੣ҮѫՋ੣౺

੣Үᑱ૊ᨍ
ᮉᄫૈᇧ༤ ࢺᡐ Ὑᤁᛠ ࿃খ ઐ᝜ ໣ႂ
ஜᆉክ௬ᇧ
๮ం௬ᇧ
ୱͺ૊᪃Ὑណᰍ ᤄٿ ᖜӬ ѫ᫑ Ջ᫑

ѢጲቪߔO

ζՁଋԯቪߔ

图1
